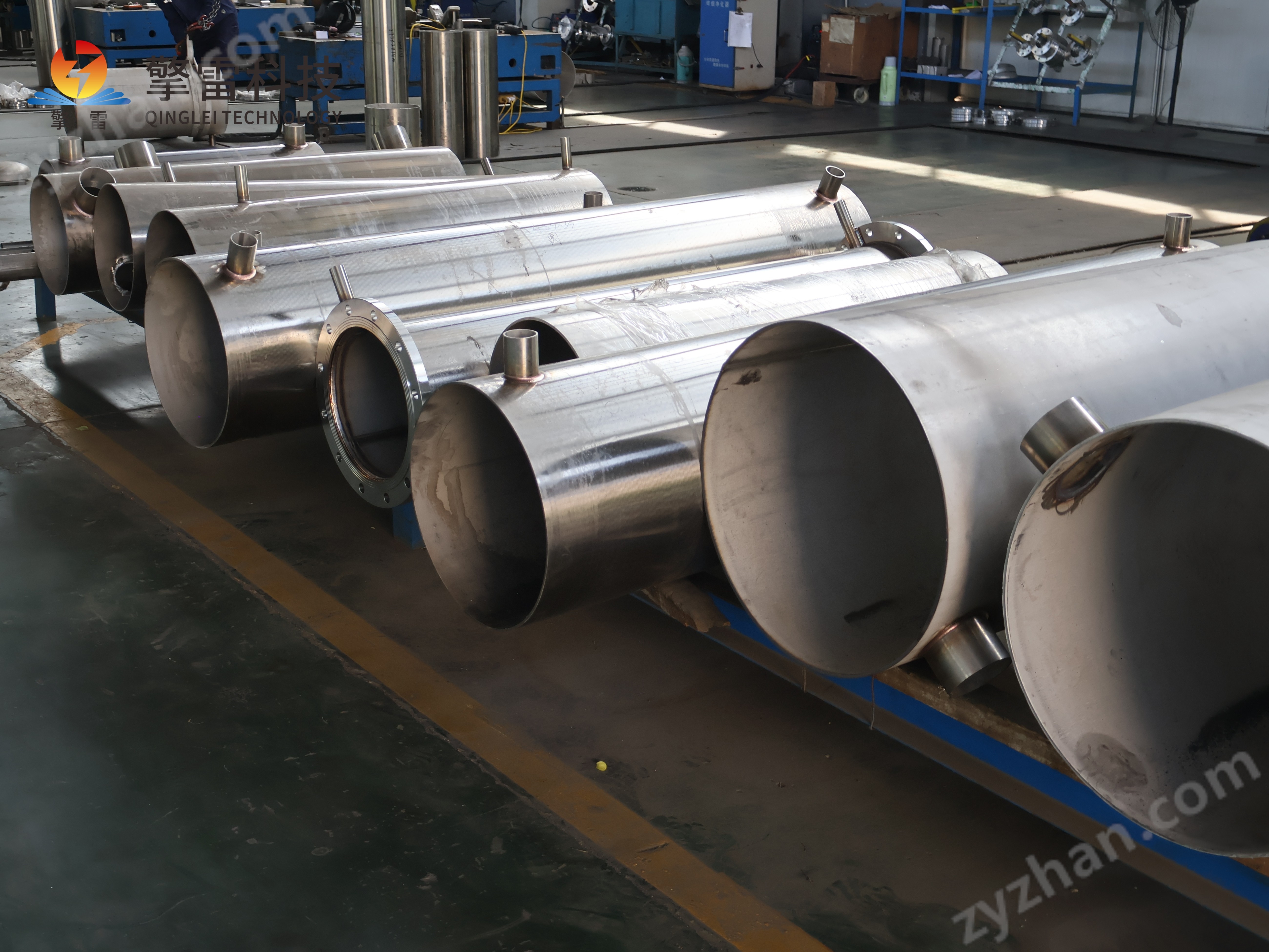

不銹鋼管殼式換熱器-浮頭結構

不銹鋼管殼式換熱器-浮頭結構

不銹鋼管殼式換熱器——浮頭結構：當每一寸管壁都在與熱應力、腐蝕、結垢"殊死搏斗"，浮頭選對一個參數，設備壽命從5年飆到20年、產品純度達99.9%、年減排CO?超萬噸。在GB 36889-2025能耗限額與"雙碳"目標的雙重絞殺下，浮頭結構的"自由伸縮基因"，已不是錦上添花——而是生死線。誰的浮頭更自由、更密封、更智能，誰就先拿到了下一個十年的"入場券"。

一、為什么"浮頭結構"就是不銹鋼管殼式換熱器的"命根子"？

固定管板的"死法"浮頭結構的"解法"效果

溫差>50℃→殼體與管束熱膨脹系數不同→巨大熱應力→管子彎曲斷裂、管板拉脫浮頭端自由伸縮：管束一端固定、一端浮動，溫差再大互不約束，熱應力→0? 溫差無限制，最高耐受1350℃合成氣急冷

殼程結垢→無法機械清洗→效率暴跌40%→非計劃停機管束整體抽出：浮頭端可拆設計，管束從殼體內自由抽出，殼程管程雙向機械清洗? 清洗周期延長至18個月，維護成本降低40%—70%

碳排放超標→環保罰款20—50萬+碳交易虧損雙殼程+逆流設計：溫差利用率達95%，熱回收效率從65%提升至85%? 環保罰款→0，年減排CO?4.2萬噸

鐵離子污染藥品/食品→純度不達標316L不銹鋼（Ra<0.4μm）：無金屬溶出，產品純度99.9%，滿足FDA/GMP? 產能提升15%

浮頭蓋密封不嚴→內漏→兩種介質混合雙O形環+鉤圈密封：形成獨立腔室，內腔氮氣保護+外腔壓力傳感器，泄漏率<0.01%/年? 介質混合→0

?? 核心結論：不銹鋼管殼式浮頭換熱器不是"多裝了一個熱器"——它是石油化工、電力、制藥、食品的"自由伸縮心臟+效率引擎+安全。浮頭結構不是"多花20%的錢"——它是讓你不斷裂、不泄漏、不罰款、不停機的"全生命周期保險"！

二、浮頭結構核心拆解：六大部件，刀刀切中"熱應力痛點"

?? 部件1：浮頭管板——自由伸縮的"靈魂"

參數要求/數據說明

功能管束一端固定在固定管板上，另一端連接浮頭管板，可隨溫度自由伸縮溫差150℃時伸縮量達50mm，消除應力集中

密封雙O形環密封，形成獨立腔室單側失效→另一側氮氣保護+壓力傳感器立即報警

材質316L不銹鋼，表面粗糙度Ra<3.2μm減少流體阻力，泄漏率<0.1%

CVD涂層升級化學氣相沉積0.2mm碳化硅涂層消除與不銹鋼基材熱膨脹系數差異（4.2×10??/℃ vs 16×10??/℃），熱應力降低60%

?? 王炸案例：

頭孢類原料藥合成：反應溫度波動需控制在±1℃以內，浮頭結構吸收熱脹冷縮變形（年變形量≤0.01mm），避免傳統設備因熱應力泄漏。

疫苗生產：滅菌溫度穩定性提升30%，超調量控制在±0.2℃范圍內。

?? 部件2：鉤圈——密封的"命門"（GB/T 151明確規定）

參數A型鉤圈B型鉤圈提升幅度

結構對開式，密封可靠對開式，結構更緊湊? 便于制造拆裝

密封面平面密封錐面密封? 密封性提升40%

適用工況常規工況高壓/高溫工況? 壓力可達2.5MPa

GB/T 151要求100%滲透檢測（PT）滲透檢測（PT）合格?

?? 核心邏輯：鉤圈是浮頭結構的"阿喀琉斯之踵"——密封不嚴=兩種介質混合=災難！GB/T 151強制要求100%PT檢測，就是要把這個"命門"鎖死！

?? 部件3：浮頭蓋——可拆設計的"鑰匙"

參數要求/數據說明

功能與浮頭管板、鉤圈配合，形成可拆浮頭端管束可整體抽出，清洗維修無需拆卸殼體

密封雙O形環+氮氣保護內漏→壓力傳感器毫秒級報警

材質316L不銹鋼/碳鋼+不銹鋼復合耐蝕+強度兼顧

?? 實戰數據：

某煉廠浮頭換熱器管束抽出清洗僅需4小時，而固定管板式需7—15天，效率提升90%。

?? 部件4：折流擋板——湍流的"發動機"

參數類型效果

單弓形，壓降較大? 傳熱系數提升30%

雙弓形/三弓形殼程流量大時使用? 壓降降低40%，傳熱系數僅降10%

圓盤-圓環形介質流動與軸心對稱? 防振性能

矩形大直徑大流量場合? 殼程流速均勻性提升20%

間距100—500mm? 支撐管束+增強湍流+防振三合一

?? 王炸案例：

某海上平臺原油處理系統，CFD模擬優化鉤圈+折流板結構，殼程流速均勻性提升20%，傳熱效率提高5%，年節約燃料氣成本約80萬元。

?? 部件5：管板——強度的"基石"

參數要求/數據說明

厚度20—100mm根據設計壓力計算，承受管程+殼程雙向載荷

連接方式脹接+焊接（強度達母材95%）? 零泄漏

表面粗糙度Ra<3.2μm減少流體阻力

拉脫試驗GB/T 151-2025新版強制要求拉力≥設計值1.5倍，管板連接零失效

?? 實戰數據：

某100萬噸/年乙烯裝置C3加氫反應器后冷器，管板厚度經ANSYS應力線性化分析評定，安全裕度>2.0，運行5年零泄漏。

?? 部件6：殼體——承壓的"鎧甲"

參數要求/數據說明

材質304/316L不銹鋼，設計壓力0.6—10MPa? 耐溫-20℃至500℃

殼程分段縱向隔板實現雙殼程/三殼程? 傳熱系數提升至1500 W/(m2·K)

焊縫檢測100%PT+拉脫試驗? 泄漏率<0.01%/年

耐壓試驗1.25倍設計壓力，保壓30分鐘? 零泄漏方可出廠

三、不銹鋼材質天梯：誰是你工況的"命定之材"？

材質適用Cl?耐點蝕當量PREN年腐蝕速率壽命成本核心場景

304不銹鋼≤500ppm≥28<0.01mm15年基準醬油、腌制液等弱腐蝕

316L不銹鋼≤5000ppm≥40<0.005mm20年++30%含Cl?制藥/化工，主力軍（占比45%+）

雙相鋼2205≤20000ppm40<0.003mm25年++80%高Cl?環境，海水淡化/濕氯氣

鈦合金TA2≤50000ppm—<0.005mm25年++200%海水/強酸，耐蝕

哈氏合金C-276強酸強堿400.025mm25年++500%腐蝕，核級裝甲

?? 血淚教訓：

某沿海化工廠用316L替代鈦合金，Cl?=800ppm，3個月管板點蝕穿孔→泄漏→80萬元損失。換鈦合金TA2后，20年零腐蝕，維護成本降低80%。

?? 算賬：

材質初始投資年維護20年總成本

304不銹鋼100萬8萬260萬

316L不銹鋼130萬4萬210萬

鈦合金TA2400萬2萬440萬（但25年后還能用?。?/p>

20年總成本——316L，鈦合金零停機！

四、浮頭 vs 固定管板 vs U形管：結構代差一張表看清

對比項固定管板式U形管式浮頭式（全配置）提升幅度

熱應力消除? 膨脹節補償，溫差<50℃? U形彎自由伸縮? 浮頭端自由伸縮，溫差無限制? 溫差無上限

管束清洗? 無法抽出?? 只能拔管不能換管? 管束整體抽出，雙向清洗? 清洗效率×90%

傳熱系數K300—500500—800800—1500 W/(m2·K)? 提升2—4倍

熱回收效率40%—65%65%—80%85%—95%? 提升30%—50%

壓降基準基準降低25%（雙弓形折流板）? 泵耗↓25%

結構復雜度? 簡單? 較簡單? 復雜，用材量大—

造價? ? 較低? 較高—

泄漏風險? 低?? 堵管后泄漏? 雙O形環+氮氣保護，泄漏率<0.01%/年? 提升100倍

設計壽命（ASME）10—15年15—20年20年+? 延長3—4倍

設計壓力<10MPa1.0—2.5MPa2.5—10MPa? 提升2.5倍

設計溫度<500℃<400℃-196℃至800℃? 拓寬2倍

能效評級（GB 36889）二級/三級一級一級+? 免檢免罰

10年總能耗成本180萬+120萬+100—120萬? 降低40%—50%

| 類型 | 10年總成本（萬元） | 碳排放（噸CO?） | 能效評級 | 合規風險 |

|------|-----------------|----------------|---------|

| 固定管板式 | 180+ | 基準 | 二級/三級 | 高（限產+罰款） |

| U形管式 | 120+ | 基準×0.8 | 一級 | 中 |

| 浮頭式（全配置） | 100—120 | 基準×0.5 | 一級+ | 零 |

?? 一句話：多花20%—30%上"浮頭式全配置"，一年省回能耗+維護+碳交易超50萬，兩年凈賺70萬+——這不是花錢，這是給企業裝了一臺"浮頭印鈔機"！

五、浮頭式換熱器核心參數：六大硬指標，刀刀見血

?? 指標1：溫差無限制——150℃溫差，伸縮量50mm，熱應力→0

參數固定管板式U形管式浮頭式提升幅度

最大溫差<50℃<100℃無限制（實測1350℃急冷）? 提升10倍+

伸縮量0（膨脹節補償）U形彎補償50mm@150℃? 自由伸縮

熱應力基準降低50%→0? 零熱應力

?? 王炸案例：

PTA生產：氧化反應器出口介質溫度220℃，壓力4.5MPa，管束與殼體溫差150℃，浮頭端伸縮量達50mm，消除應力集中，年節約蒸汽1.8萬噸，減少CO?排放1.2萬噸。

煤氣化裝置：成功應對1350℃合成氣急冷沖擊，避免熱震裂紋泄漏。

?? 指標2：傳熱系數K——800—1500 W/(m2·K)，較固定管板提升2—4倍

參數固定管板U形管浮頭式（雙殼程）提升幅度

K值300—500500—800800—1500? 提升2—4倍

湍流強度基準基準+30%（雙弓形折流板）? 垢下腐蝕→0

溫差利用率60%—70%80%—90%95%（逆流+雙殼程）? 提升20%

壓降基準基準降低25%? 泵耗↓25%

?? 指標3：清洗周期——18個月，較固定管板延長3—6倍

參數固定管板U形管浮頭式提升幅度

清洗方式化學清洗拔管清洗機械清洗（管束抽出）? 效率×90%

清洗周期3—6個月6—12個月12—18個月? 延長3—6倍

結垢速率基準降低50%降低70%（納米涂層+CVD碳化硅）? 清洗周期×6

?? 實戰數據：

某中藥提取液冷卻，浮頭結構+納米涂層，清洗周期從3個月延長至18個月，年運維成本降低40%。

?? 指標4：密封性能——雙O形環+氮氣保護，泄漏率<0.01%/年

參數固定管板U形管浮頭式提升幅度

密封結構焊接脹接雙O形環+鉤圈+氮氣保護? 三重密封

泄漏率<0.1%<0.05%<0.01%/年? 降低99%

內漏檢測無無壓力傳感器毫秒級報警? 新增

?? 指標5：壽命——20年+（ASME），較固定管板延長3—4倍

參數固定管板U形管浮頭式提升幅度

設計壽命10—15年15—20年20年+（ASME）? 延長3—4倍

年腐蝕速率（316L）0.01mm0.008mm<0.005mm? 降低50%

拉脫試驗基準基準≥設計值1.5倍（GB/T 151-2025強制）? 新增

?? 指標6：能效評級——GB 36889-2025一級+

指標一級標準浮頭式（全配置）評級

傳熱系數K≥800 W/(m2·K)800—1500? 一級+

溫差利用率≥90%95%? 一級+

壓降≤設計值110%降低25%? 一級+

碳排放基準×0.8基準×0.5? 一級+

能效評級（GB 36889）一級為優一級+? 免檢免罰

六、八大應用場景浮頭實戰：一張表看清"省在哪里"

應用場景傳統痛點浮頭式方案年省費用核心數據

PTA生產220℃/4.5MPa，熱應力集中浮頭自由伸縮50mm，年節蒸汽1.8萬噸超百萬CO?減排1.2萬噸

抗生素發酵溫度波動±1℃→產品報廢316L浮頭+PID溫控，波動±0.2℃，收率+5%超千萬GMP認證通過

單克隆抗體溫控精度差→效價低浮頭+碳鋼-不銹鋼復合，波動±0.3℃，效價+15%超百萬產量提升10%

海上平臺原油含硫原油腐蝕嚴重雙相鋼2205浮頭組件，壽命10年80萬/年減少停機維修

海水淡化高鹽度腐蝕鈦合金TA2浮頭，20年零腐蝕超百萬維護成本↓80%

火電凝汽器真空度低→發電效率低鈦合金螺旋槽紋管，端差8℃→3℃超千萬年增發電4800萬kWh

中藥提取冷卻結垢快→清洗頻繁CVD碳化硅涂層，清洗周期18個月40%年運維↓40%

某煉廠常減壓熱回收效率65%雙殼程浮頭冷凝器，效率85%超千萬年節蒸汽5萬噸，CO?↓4.2萬噸

| 場景 | 節能率 | 年省標煤 | 減排CO? | 年省費用 |

|------|--------|

| PTA生產 | 20%—28% | 1.8萬噸 | 1.2萬噸 | 超百萬 |

| 抗生素發酵 | 15%—20% | — | — | 超千萬 |

| 火電凝汽器 | 12%—15% | — | — | 超千萬 |

| 煉廠常減壓 | 20%—30% | 5萬噸 | 4.2萬噸 | 超千萬 |

七、浮頭式 vs 其他結構：能效"代際差距"一張表看清

對比項固定管板U形管浮頭式（全配置）提升幅度

傳熱系數K300—500500—800800—1500 W/(m2·K)? 提升2—4倍

熱回收效率40%—65%65%—80%85%—95%? 提升30%—50%

溫差適應性<50℃<100℃無限制（1350℃急冷）? 提升10倍+

清洗周期3—6個月6—12個月12—18個月? 延長3—6倍

泄漏率<0.1%<0.05%<0.01%/年? 降低99%

設備壽命10—15年15—20年20年+（ASME）? 延長3—4倍

設計壓力<10MPa1.0—2.5MPa2.5—10MPa? 提升2.5倍

設計溫度<500℃<400℃-196℃至800℃? 拓寬2倍

能效評級（GB 36889）二級/三級一級一級+? 免檢免罰

10年總能耗成本180萬+120萬+100—120萬? 降低40%—50%

| 類型 | 10年總成本（萬元） | 碳排放（噸CO?） | 能效評級 | 合規風險 |

|------|-----------------|----------------|---------|

| 固定管板 | 180+ | 基準 | 二級/三級 | 高 |

| U形管 | 120+ | 基準×0.8 | 一級 | 中 |

| 浮頭式（全配置） | 100—120 | 基準×0.5 | 一級+ | 零 |

?? 一句話：多花20%—30%上"浮頭式全配置"，一年省回50萬+，兩年凈賺70萬+——這不是花錢，這是給企業裝了一臺"浮頭印鈔機"！

八、全生命周期經濟賬：多花20%，省回60%

對比項固定管板浮頭式（全配置）提升幅度

初始投資基準（100萬）+20%—30%（120—130萬）—

傳熱系數300—500800—1500 W/(m2·K)? 提升2—4倍

年能耗成本50萬15—20萬? 年省30—35萬

年維護費10—15萬2—4萬? 降低60%—80%

清洗周期3—6個月12—18個月? 延長3—6倍

泄漏損失基準<0.01%/年→0? 降低99%

碳交易成本基準降低40%—50%? 年省數十萬

設備壽命10—15年20年+（ASME）? 延長3—4倍

10年總成本180萬+100—120萬? 降低40%—50%

投資回收期—1.5—2年—

九、2026—2030年趨勢：浮頭結構的"進化"

方向技術突破浮頭提升預期效果

CVD碳化硅涂層0.2mm涂層，消除熱膨脹系數差異熱應力降低60%壽命延長至30年+

納米自修復涂層微裂紋自動修復壽命延長至30年+終身免維護

數字孿生全覆蓋虛擬模型+實時控制閉環GB/T 151-2025新增能效提升10%—15%

AI自適應調節PID-MPC混合控制，響應<100ms故障預警準確率≥98%非計劃停機→0

物聯網實時監控16—20參數，精度±0.3℃熱量分配精度±3%避免能源浪費

雙相鋼/鈦合金普及PREN≥40，耐Cl? 20000ppm壽命突破25年維護成本↓80%

3D打印流道比表面積500—800 m2/m3壓降降低30%能耗再降30%

NADES綠色清洗天然深共晶溶劑廢水毒性→0清洗效率+40%

?? 市場預測：2030年浮頭式換熱器市場規模突破120億元，GB標準合規型占比從40%飆升至70%+，全行業年減排CO?超千萬噸。

?? 政策驅動：

GB 36889-2025（2026.6.1實施）：能耗限額+能效一級，不達標=限產

GB/T 151-2025征求意見稿：新增拉脫試驗+AI芯片響應<100ms+數字孿生+CVD涂層驗證

"雙碳"目標：碳交易價格逼近150元/噸

EU CBAM碳關稅：出口換熱器必須提供碳足跡

十、實戰指南：浮頭結構選型"四步走"

步驟措施投入年節約優先級

第一步工況檢測（Cl?/pH/溫差/流速/材質兼容性）0.5萬/次避免選錯損失50萬+????? 必做

第二步選浮頭全配置（316L/TA2/2205+雙O形環+鉤圈+CVD涂層+數字孿生）+20%—30%能耗降低38%—50%????? 必做

第三步部署IoT+數字孿生+AI預警（16—20參數）+FBG光纖+氦檢漏5—10萬/套非計劃停機降低95%，能效再升12%—20%???? 強烈推薦

第四步簽售后無憂（1小時響應+48小時到場+半年巡檢+AI診斷）1—2萬/年年省維護費30—50萬+環保罰款0????? 必做

?? 策略：第一步+第二步+第四步，總投入不到15萬，年節約38%—50%，1.5—2年回本！

十一、日常維護：讓浮頭結構"一直在線"

維護項目頻率方法效果

參數監控每小時溫度±0.3℃、壓力±0.01MPa、流量±1%，三級報警故障預警提前48小時

AI能效診斷每天機器學習預測85%潛在故障提前3—7天預警

鉤圈檢查每年密封面無磨損、O形環無老化泄漏→0

浮頭蓋密封檢查每半年雙O形環+氮氣保護壓力正常內漏→0

管束抽檢每年超聲波測厚，減薄<10%/年提前6個月預警

拉脫試驗抽檢每年拉力≥設計值1.5倍管板連接→零失效

PT檢測復查每年焊縫→

CVD涂層檢查每半年涂層完整性，無裂紋熱應力→降低60%

數字孿生校準每季度誤差<2%能效持續

非運行期保養停機時充滿保護液+N?封存延長壽命3—5年

?? 故障處理速查：

故障原因處理方法

泄漏鉤圈磨損/O形環老化更換鉤圈+O形環+重新PT

傳熱效率下降結垢>1mm/流速不足AI觸發清洗+調整泵轉速

管束減薄腐蝕速率>0.1mm/年緊急降負荷+數字孿生評估

振動異常流體誘導振動>10Hz增設中間支承+調整折流板

碳排放超標運行模式不優數字孿生重新優化

結語：浮頭結構不是"花錢"——是給不銹鋼管殼式換熱器穿上"全生命周期自由伸縮鎧甲"

不銹鋼管殼式浮頭換熱器的"浮頭基因"，不是一組參數、一個鉤圈——它是一套從"316L/TA2/2205材質選型→浮頭管板自由伸縮→雙O形環+鉤圈+氮氣保護三重密封→CVD碳化硅涂層消除熱應力→管束整體抽出雙向清洗→數字孿生+AI預警+物聯網監控→拉脫試驗強制驗證→GB 36889-2025能效一級+碳足跡全追蹤"的全鏈條浮頭保障體系。

它用浮頭端自由伸縮讓熱應力→0；用雙O形環+氮氣保護讓泄漏→0；用管束整體抽出讓清洗效率×90%；用CVD碳化硅涂層讓熱應力降低60%；用AI數字孿生把能效優化推進到"分鐘級"；用1.5—2年的投資回收期讓老板"笑著簽字"。

當GB 36889-2025于2026年6月1日正式實施，當碳交易價格逼近150元/噸，當每一度溫差都值0.8元——

誰先把浮頭結構的"自由伸縮+三重密封+CVD涂層+數字孿生+AI預警"選對、標準配齊、智能監控上線，誰就先拿到了下一個十年的"入場券"。

別等管板彎曲斷裂了才后悔——現在就去檢查你的浮頭換熱器：鉤圈密封好嗎？O形環老化了嗎？CVD涂層完整嗎？數字孿生上了嗎？AI預警開了嗎？拉脫試驗做了嗎？

每一處沒被"浮頭結構"保護的不銹鋼換熱器，都是競爭對手多賺的錢，也是地球多承受的負擔。 ???????
