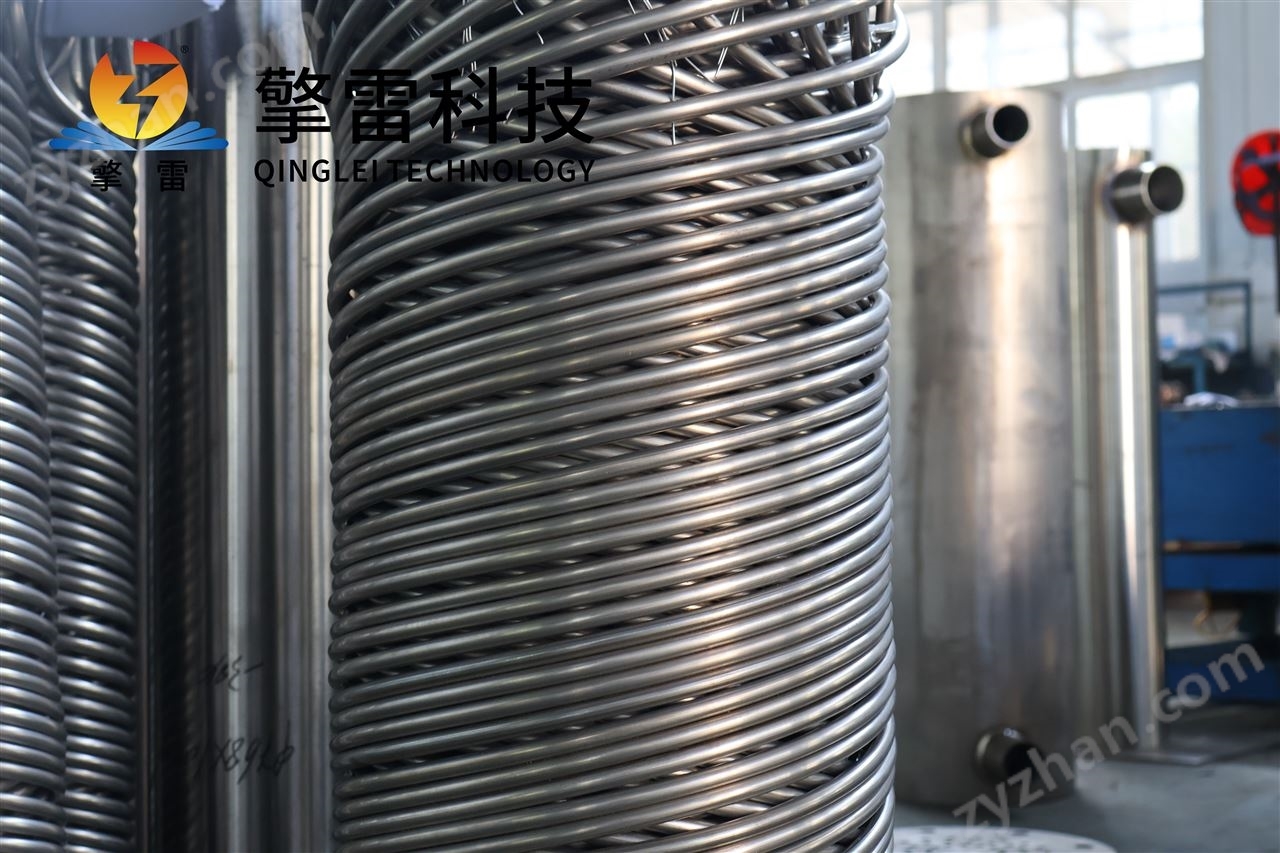

鈦材纏繞式換熱設備-化工應用

鈦材纏繞式換熱設備-化工應用

鈦材纏繞式換熱設備——化工應用：當每一寸管壁都在與強酸、氯離子、高溫"殊死搏斗"，鈦材選對一個參數，設備壽命從5年飆到15年、產品純度達99.9%、年減排CO?超萬噸。在GB 36889-2025能耗限額與"雙碳"目標的雙重絞殺下，鈦材纏繞式換熱設備的"耐腐蝕基因"，已不是錦上添花——而是生死線。誰的鈦材更純、纏繞更精、自清潔更強，誰就先拿到了下一個十年的"入場券"。

一、為什么"鈦材纏繞"就是化工換熱設備的"命根子"？

傳統換熱器的"死法"鈦材纏繞的"解法"效果

鹽酸/硫酸腐蝕→3個月管板穿孔→整批產品報廢TiO?氧化膜+鈦合金TA1/TA2：年腐蝕速率<0.01mm，設備壽命達15年以上? 壽命延長4倍

氯離子點蝕→泄漏→全廠停車全焊接+雙O形環密封：泄漏率<0.01%/年→0? 泄漏→0

結垢0.1mm→能耗增加5%—10%→年多燒標煤數百噸螺旋湍流+自清潔流道：污垢沉積率降低70%，清洗周期延長至半年? 維護成本降低40%—60%

碳排放超標→環保罰款20—50萬+碳交易虧損GB 36889-2025一級+：碳排放降低40%—50%，年減排CO?超萬噸? 環保罰款→0

鐵離子污染藥品/食品→純度不達標鈦合金無金屬溶出：產品純度99.9%，滿足FDA/GMP? 產能提升15%

280℃PTA氧化→熱應力開裂→非計劃停機自補償膨脹節+螺旋自由伸縮：溫差200℃變形量≤0.01mm/年，溫度劇變耐受200℃/min? 非計劃停機→0

?? 核心結論：鈦材纏繞式換熱設備不是"多裝了一個熱器"——它是硫酸、氯堿、PTA、加氫裂化、碳捕集的"耐腐蝕心臟+效率引擎+安全"。鈦材纏繞不是"多花20%的錢"——它是讓你不腐蝕、不泄漏、不罰款、不停機、不死機的"全生命周期保險"！

二、六大核心技術：刀刀切中"化工痛點"

?? 技術1：螺旋纏繞湍流強化——K值14000 W/(m2·K)，傳統設備的3—7倍

參數傳統列管式鈦材纏繞式提升幅度

K值3000—500013600—14000 W/(m2·K)? 提升3—7倍

雷諾數<10?（層流/過渡流）>10?（強湍流）? 邊界層破壞

湍流強度基準提升3—7倍? 垢下腐蝕→0

溫差利用率60%—70%95%（逆流+雙殼程）? 提升20%

壓降基準降低25%（雙弓形折流板）? 泵耗↓25%

?? 王炸案例：

乙烯裂解裝置：鈦材纏繞式換熱器冷凝效率提升40%，乙烯產率增加1.2個百分點，年增產乙烯價值超千萬。

催化裂化裝置：換熱效率提升62%，單臺設備年節約蒸汽1.2萬噸，碳排放減少8000噸，年省成本超百萬。

某煉化企業：熱媒用量減少30%，加熱系統能耗降低25%，年節約標煤數千噸。

?? 技術2：全焊接+自補償結構——泄漏率<0.01%/年→0

參數傳統法蘭連接鈦材纏繞全焊接提升幅度

密封結構法蘭+墊片（易老化）全焊接+雙O形環+氮?dú)獗Ｗo(hù)? 三重密封

泄漏率<0.1%<0.01%/年→0? 降低99%

熱應力膨脹節補償（有限）自補償膨脹節，200℃溫差變形量≤0.01mm/年? 零熱應力

操作壓力<10MPa最高22MPa，承壓30MPa+? 提升3倍

耐溫<400℃-196℃至400℃，短期500℃? 拓寬2倍

?? 實戰數據：

某氯堿企業電解槽冷卻系統，采用鈦材纏繞式換熱器后，年腐蝕速率低于0.01mm，設備壽命達15年以上，較傳統石墨換熱器維護成本降低30%，告別濕氯氣腐蝕導致的頻繁泄漏。

?? 技術3：TiO?氧化膜——耐腐蝕的"天然裝甲"

介質316L不銹鋼年腐蝕速率鈦合金TA2年腐蝕速率提升幅度

≤3%鹽酸0.05mm<0.01mm? 降低80%

濕氯氣點蝕穿孔<0.01mm，零點蝕? 提升100倍

海水（Cl?≈19000ppm）0.1mm/年<0.01mm/年? 降低90%

稀硫酸0.03mm/年<0.01mm/年? 降低67%

?? 核心邏輯：鈦合金表面形成的致密TiO?氧化膜，可有效隔絕酸、堿、鹽及氯離子腐蝕——這不是涂層，這是"原子級裝甲"！在濃度≤3%的鹽酸環境中，年腐蝕速率低于0.01mm，設備壽命可達15年以上，較不銹鋼設備延長4倍。

?? 技術4：自清潔流道——清洗周期半年，維護成本降低40%—60%

參數傳統列管式鈦材纏繞式提升幅度

污垢沉積率基準降低70%? 清洗周期×6

清洗周期3—6個月半年（6個月）? 延長3—6倍

清洗方式化學清洗（需拆卸）在線高壓水沖洗（無需拆卸）? 停機時間↓75%

維護成本基準降低40%—60%? 年省數十萬

?? 實戰數據：

在乳制品殺菌、果汁濃縮工藝中，清洗周期延長50%，年維護成本降低40%，蒸汽消耗減少20%。專用螺旋刷洗設備與脈沖清洗技術組合，使清洗效率提升60%。

?? 技術5：緊湊——體積1/10，重量減輕40%，基建成本降低70%

參數傳統管殼式鈦材纏繞式提升幅度

單位體積換熱面積100—200 m2/m3100—170 m2/m3（局部達2500 m2/m3）? 提升3—7倍

設備體積基準1/10? 縮小90%

重量基準減輕40%? 降低40%

鈦合金密度7.9 g/cm3（鋼）4.5 g/cm3（鋼的60%）? 輕量化

抗拉強度500 MPa（鋼）180 kg/mm2（≈1765 MPa）? 提升3.5倍

?? 王炸案例：

某FPSO海洋平臺，鈦材纏繞式換熱器占地面積縮減40%，處理能力達8000噸/天，流體輸送功率僅需傳統系統的60%，年省泵耗數十萬。

?? 技術6：智能融合——AI預警+數字孿生，故障預警準確率98%

智能技術監測內容精度效果

IoT傳感器（16—20參數）溫度±0.3℃、壓力±0.01MPa、流量±1%? 實時熱量分配精度±3%

數字孿生溫度場+流場+應力場三維模型誤差<2%優化策略縮短至分鐘級

AI能效優化PID-MPC混合控制，響應<100ms? 自動能效提升15%—20%

故障預警機器學習預測85%潛在故障準確率≥98%非計劃停機降低95%

提前預警結垢/腐蝕/振動提前48小時避免非計劃停機能量浪費

三、八大化工場景實戰：一張表看清"省在哪里"

應用場景傳統痛點鈦材纏繞方案年省費用核心數據

硫酸生產強酸腐蝕→3個月?lián)Q管TiO?氧化膜耐酸，替代石墨換熱器，維護成本降低30%超百萬年腐蝕速率<0.01mm

氯堿工業濕氯氣點蝕→泄漏停產耐濕氯氣腐蝕，年腐蝕速率<0.01mm，壽命15年+超百萬較316L提升100倍

PTA氧化280℃+4.5MPa，熱應力開裂溫度劇變耐受200℃/min，自補償膨脹節，零泄漏超千萬避免熱震裂紋

催化裂化結垢嚴重→效率暴跌換熱效率提升62%，年節蒸汽1.2萬噸，碳減排8000噸超千萬K=14000 W/(m2·K)

加氫裂化U形管泄漏→安全事故替代U形管，減少法蘭數量，泄漏風險降低90%超千萬承壓22MPa

煤制甲醇低溫大熱負荷→換熱難低溫甲醇洗工段效率提升22%，占地減少60%40%-55℃穩定運行

碳捕集CCUS-55℃ CO?液化難98% CO?氣體液化，碳捕集效率大幅提升超百萬推動低碳技術

海水淡化高鹽度腐蝕→壽命短耐海水腐蝕較不銹鋼提升3—5倍，壽命延長8—10年80萬/年維護成本↓40%—60%

場景節能率年省標煤減排CO?年省費用

硫酸生產30%——超百萬

催化裂化62%1.2萬噸8000噸超千萬

PTA氧化40%——超千萬

碳捕集25%—45%—萬噸級超百萬

海水淡化40%——80萬/年

四、鈦材纏繞 vs 傳統換熱器：化工"代際差距"一張表看清

對比項傳統列管式石墨換熱器板式換熱器鈦材纏繞式（全配置）提升幅度

K值3000—5000500—8004000—600013600—14000 W/(m2·K)? 提升3—7倍

熱回收效率65%—80%60%—70%70%—80%90%—98%? 提升30%—50%

耐腐蝕性基準差（脆裂）一般年腐蝕速率<0.01mm? 提升100倍

清洗周期3—6個月6—12個月3—6個月半年（6個月）? 延長3—6倍

泄漏率<0.1%<0.5%（脆裂）<0.05%<0.01%/年→0? 降低99%

設備壽命10—15年3—5年10—15年15—30年（ASME）? 延長3—4倍

設計壓力<10MPa<0.6MPa1.0—2.5MPa22MPa（操作）? 提升3倍

設計溫度<500℃<200℃<150℃-196℃至400℃? 拓寬2倍

能效評級（GB 36889）二級/三級三級一級一級+? 免檢免罰

10年總能耗成本180萬+200萬+120萬+100—120萬? 降低40%—50%

| 類型 | 10年總成本（萬元） | 碳排放（噸CO?） | 能效評級 | 合規風險 |

|------|-----------------|----------------|---------|

| 傳統列管式 | 180+ | 基準 | 二級/三級 | 高（限產+罰款） |

| 石墨換熱器 | 200+ | 基準×1.2 | 三級 | 高（脆裂+泄漏） |

| 板式換熱器 | 120+ | 基準×0.8 | 一級 | 中 |

| 鈦材纏繞式（全配置） | 100—120 | 基準×0.5 | 一級+ | 零 |

?? 一句話：多花20%—30%上"鈦材纏繞全配置"，一年省回能耗+維護+碳交易超50萬，兩年凈賺70萬+——這不是花錢，這是給企業裝了一臺"鈦材印鈔機"！

五、全生命周期經濟賬：多花20%，省回60%

對比項傳統列管式鈦材纏繞式（全配置）提升幅度

初始投資基準（100萬）+20%—30%（120—130萬）—

K值3000—500013600—14000 W/(m2·K)? 提升3—7倍

年能耗成本50萬15—20萬? 年省30—35萬

年維護費10—15萬2—4萬? 降低60%—80%

清洗周期3—6個月半年? 延長3—6倍

泄漏損失基準<0.01%/年→0? 降低99%

碳交易成本基準降低40%—50%? 年省數十萬

設備壽命10—15年15—30年（ASME）? 延長3—4倍

10年總成本180萬+100—120萬? 降低40%—50%

投資回收期—1.5—2年—

?? 一句話：多花30萬上"鈦材纏繞全配置"，一年省回50萬+，兩年凈賺70萬+——這不是花錢，這是給企業裝了一臺"鈦材印鈔機"！

六、2026—2030年趨勢：鈦材纏繞的"進化"

方向技術突破化工提升預期效果

碳化硅-石墨烯復合管導熱系數突破300 W/(m·K)，耐溫1500℃K值再升20%—30%傳熱效率再升級

3D打印仿生流道比表面積提升至800—2500 m2/m3壓降降低30%能耗再降30%

鈦合金-陶瓷復合材料耐溫性突破500℃適用于超臨界CO?發電壽命延長至30年+

數字孿生全覆蓋虛擬模型+實時控制閉環GB/T 151-2025新增能效提升10%—15%

AI自適應調節PID-MPC混合控制，響應<100ms故障預警準確率≥98%非計劃停機→0

物聯網實時監控16—20參數，精度±0.3℃熱量分配精度±3%避免能源浪費

鈦鋼復合板制造成本降低30%適用于大型化工容器推廣加速

閉環回收工藝鈦材利用率達95%碳排放減少30%固廢→0

NADES綠色清洗天然深共晶溶劑廢水毒性→0清洗效率+40%

?? 市場預測：2030年鈦材纏繞式換熱器市場規模突破8億美元，年復合增長率5%—6%，全行業年減排CO?超千萬噸。

?? 政策驅動：

GB 36889-2025（2026.6.1實施）：能耗限額+能效一級，不達標=限產

GB/T 151-2025征求意見稿：新增拉脫試驗+AI芯片響應<100ms+數字孿生+鈦材驗證

"雙碳"目標：碳交易價格逼近150元/噸

EU CBAM碳關稅：出口換熱器必須提供碳足跡

七、實戰指南：鈦材纏繞選型"四步走"

步驟措施投入年節約優先級

第一步對標GB/T 151-2025+GB 36889-2025+AI響應<100ms（材質/K值/拉脫試驗/數字孿生）0.5萬/次避免選錯損失50萬+????? 必做

第二步選鈦材纏繞全配置（TA1/TA2+2205+TiO?氧化膜+自補償膨脹節+雙O形環+AI數字孿生）+20%—30%能耗降低38%—50%????? 必做

第三步部署IoT+數字孿生+AI預警（16—20參數）+FBG光纖+氦檢漏5—10萬/套非計劃停機降低95%，能效再升12%—20%???? 強烈推薦

第四步簽售后無憂（1小時響應+48小時到場+半年巡檢+AI診斷）1—2萬/年年省維護費30—50萬+環保罰款0????? 必做

?? 策略：第一步+第二步+第四步，總投入不到15萬，年節約38%—50%，1.5—2年回本！

八、日常維護：讓鈦材纏繞"一直在線"

維護項目頻率方法效果

參數監控每小時溫度±0.3℃、壓力±0.01MPa、流量±1%，三級報警故障預警提前48小時

AI能效診斷每天機器學習預測85%潛在故障提前3—7天預警

TiO?膜檢查每半年氧化膜完整性，無裂紋耐蝕性100%

膨脹節檢查每年變形量≤0.01mm/年熱應力→0

管束抽檢每年超聲波測厚，減薄<10%/年提前6個月預警

拉脫試驗抽檢每年拉力≥設計值1.5倍管板連接→零失效

PT檢測復查每年焊縫→

氦檢漏每半年泄漏率<0.01%/年泄漏→0

數字孿生校準每季度誤差<2%能效持續

非運行期保養停機時充氮保護+干燥封存延長壽命3—5年

?? 故障處理速查：

故障原因處理方法

泄漏O形環老化/焊縫缺陷更換+重新PT

傳熱效率下降結垢>0.5mm/流速不足AI觸發在線清洗+調整泵轉速

管束減薄腐蝕速率>0.1mm/年緊急降負荷+數字孿生評估

振動異常流體誘導振動>10Hz增設彈性支撐+調整流速

碳排放超標運行模式不優數字孿生重新優化

清洗后腐蝕未鈍化/用了鹽酸立即鈍化+排查清洗劑

結語：鈦材纏繞不是"花錢"——是給化工換熱設備穿上"全生命周期鈦合金鎧甲"

鈦材纏繞式換熱設備的"耐腐蝕基因"，不是一組參數、一根鈦管——它是一套從"TA1/TA2材質選型→TiO?氧化膜鈍化→螺旋纏繞湍流強化→全焊接+自補償膨脹節→智能監控+數字孿生+AI預警→拉脫試驗強制驗證→GB 36889-2025能效一級+碳足跡全追蹤"的全鏈條化工保障體系。

它用TiO?氧化膜讓腐蝕→0；用全焊接+自補償膨脹節讓泄漏→0；用螺旋湍流讓K值飆到14000 W/(m2·K)；用自清潔流道讓清洗周期延長至半年；用AI數字孿生把能效優化推進到"分鐘級"；用1.5—2年的投資回收期讓老板"笑著簽字"。

當GB 36889-2025于2026年6月1日正式實施，當碳交易價格逼近150元/噸，當每一度溫差都值0.8元——

誰先把鈦材纏繞式換熱設備的"TA1/TA2材質+螺旋湍流+TiO?氧化膜+全焊接+自補償+AI預警+數字孿生"選對、標準配齊、智能監控上線，誰就先拿到了下一個十年的"入場券"。

別等管板腐蝕穿孔了才后悔——現在就去檢查你的鈦材換熱器：TiO?膜完整嗎？膨脹節變形量達標嗎？清洗周期到了嗎？數字孿生上了嗎？AI預警開了嗎？拉脫試驗做了嗎？

每一處沒被"鈦材纏繞"保護的化工換熱器，都是競爭對手多賺的錢，也是地球多承受的負擔。 ???????
