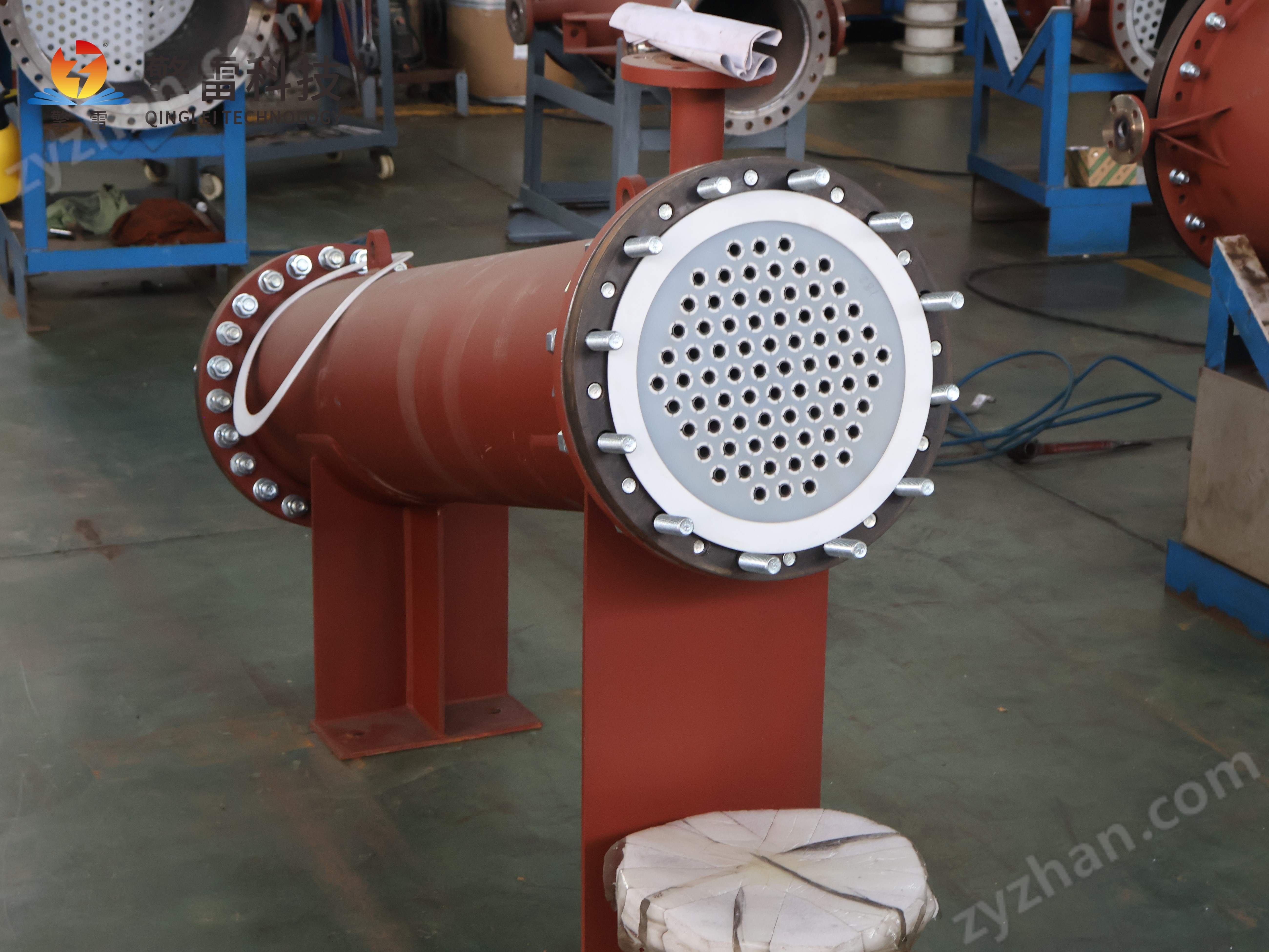

酒精生產列管換熱器——浮頭結構：精準控溫的"綠色心臟"

在酒精生產的每一滴乙醇背后，都有一臺設備在默默"較勁"——與溫度較勁、與腐蝕較勁、與能耗較勁。而浮頭式列管換熱器，正是這場較量中最鋒利的。

一、為什么酒精生產偏偏選中"浮頭結構"？

酒精生產是一場對溫度的苛求：發酵需30—35℃恒溫，蒸餾需承受105—120℃高溫蒸汽，脫水需-20℃至150℃寬溫域切換。溫差動輒超過100℃，普通固定管板換熱器在這種工況下，管板開裂、密封失效、非計劃停機——幾乎是必然結局。

浮頭結構，正是為破解這一"熱應力死局"而生。

其核心邏輯簡單而精妙：管束一端"死死固定"，另一端"自由呼吸"。當殼程與管程介質溫差高達150℃時，浮頭端管束可沿軸向自由伸縮8—12mm，消除熱應力引發的管板開裂風險。某煉油廠常減壓裝置應用該技術后，設備因熱疲勞導致的停機維修次數下降92%，年運維成本降低180萬元。

放在酒精生產場景中，這意味著：發酵段的35℃與蒸餾段的120℃可以共存于同一臺設備中，互不"較勁"，各自安好。

二、浮頭結構解剖：五大核心部件，各司其職

部件結構特征酒精生產中的核心價值

固定管板端管板與殼體剛性焊接，管箱連接分配管程流體承受蒸餾段105—120℃高溫高壓，穩固如山

浮頭端（浮動管板+鉤圈）浮動管板通過鉤圈法蘭與殼體連接，可軸向移動±3°偏轉吸收發酵段與蒸餾段的溫差變形，年變形量≤0.01mm

鉤圈快拆結構對開式設計，管板外徑與鉤圈內徑間隙0.2—0.4mm管束可在線更換，維護時間從72小時壓縮至8小時

折流板（弓形+螺旋組合）缺口占比20%—25%，強制殼程流體橫向沖刷湍流強度提升3倍，傳熱系數達800—1500 W/(m2·K)

雙O形環密封浮頭密封面獨立腔室，單側失效不串漏10MPa設計壓力下泄漏率<0.001mL/s，酒精零泄漏

?? 一句話總結：浮頭結構讓設備在"高溫蒸餾"與"低溫發酵"之間自由切換，既不怕熱應力撕裂，又不怕結垢堵塞——這是固定管板和U型管結構永遠做不到的。

三、酒精全流程覆蓋：從發酵到精制，一臺設備打天下

?? 場景一：發酵工段——±0.5℃的"生命線"

酵母對溫度的敏感程度堪比。溫度波動超過±1℃，酵母活性驟降，乙醇產率直接下滑。

指標浮頭換熱器方案效果

控溫精度PID+模糊邏輯自適應控制溫差波動≤±0.5℃

發酵溫度穩定在30—35℃乙醇產率提升5%

清洗方式CIP在線清洗，微生物殘留<1CFU/100cm2符合FDA/GMP標準

?? 實戰案例：某玉米乙醇生產線采用浮頭式換熱器后，發酵溫度波動降低60%，年產能顯著增加，年節約蒸汽成本超百萬元。

?? 場景二：蒸餾工段——120℃高溫下的"冷凝獵手"

酒精蒸餾是整個生產的"利潤中樞"。105—120℃的酒精蒸氣需在瞬間冷凝為液體，冷凝效率直接決定乙醇回收率。

指標浮頭換熱器方案傳統設備提升幅度

換熱管材質316L不銹鋼（Ra≤0.8μm）或Incoloy 825碳鋼/普通不銹鋼耐蝕性提升5倍

傳熱系數800—1500 W/(m2·K)400—800提升50%—

乙醇回收率≥99.5%95%—97%提升2—4個百分點

蒸汽消耗降低25%基準年節約成本超百萬元

?? 核心技術：螺旋槽管+螺紋管內翅片設計，使冷凝效率提升40%，蒸汽消耗量降低25%。某燃料乙醇項目年節約蒸汽成本超百萬元。

?? 場景三：脫水工段——-20℃至150℃的"寬溫域戰士"

分子篩吸附脫水要求設備在-20℃（吸附）至150℃（再生）之間反復切換，普通換熱器根本扛不住。

指標浮頭換熱器方案

溫域適應-20℃至150℃

流程匹配2—4管程與1—2殼程組合，溫差匹配

產品純度無水乙醇達99.9%

雜質控制甲醇含量<50ppm，符合歐盟標準

?? 場景四：余熱回收——"變廢為寶"的印鈔機

蒸餾塔頂?shù)母邷卣羝淠?，通過浮頭換熱器回收熱量用于預熱原料，實現能量梯級利用：

指標數據

系統能效提升30%

綜合能耗降低15%

年節約蒸汽1.2萬噸

投資回收期僅18個月

?? 算一筆賬：一臺浮頭換熱器在酒精蒸餾工段的應用，一年省下的蒸汽費就夠再買一臺新設備。這不是夸張，這是事實。

四、材料選型：耐腐蝕×衛生級，雙重保障

工況推薦材質核心優勢壽命

發酵/精制（弱酸、食品級）316L不銹鋼（PREN≥28，Ra≤0.8μm）年腐蝕速率<0.01mm，符合FDA/GMP15年（碳鋼的5倍）

蒸餾/脫水（高溫蒸汽）Incoloy 825合金抗氧化性能是310S的1.5倍8—10年

含Cl?強腐蝕介質鈦合金（TA1/TA2）耐氯離子腐蝕，壽命超20年20年+

工況研發中碳化硅-石墨烯復合導熱系數>600 W/(m·K)，耐溫-196℃至800℃下一代方案

??? 在鹽酸左中間體等強腐蝕工況中，碳化硅浮頭換熱器運行3年零泄漏，維修成本降至零，產品鐵離子含量降至0.02ppm，遠低于藥典標準。

五、智能升級：從"鐵疙瘩"到"智慧大腦"

2026年的浮頭換熱器，早已不是傳統意義上的"鐵疙瘩"：

智能技術應用效果

AIoT泄漏預警浮頭密封面部署光纖聲波傳感器，CNN算法識別0.01mL/s級微泄漏，提前30天預警

數字孿生毫米級虛擬模型，實時模擬結垢厚度與腐蝕速率，提前120天預警管束穿孔風險，避免非計劃停產損失超2億元

LSTM神經網絡分析歷史數據，提前72小時預測管束堵塞風險，故障預警準確率95%

自適應PID控制根據進料濃度自動調節冷卻水流量，波動范圍縮小至±2℃

遠程監控（4G/5G）維護響應時間縮短至2小時內，年運維成本降低30%

?? 真實戰報：某酒精企業應用智能浮頭換熱器后，非計劃停機次數減少70%，年節能率達25%，運維成本降低30%。

六、浮頭 vs 固定管板 vs U型管：為什么酒精生產只選浮頭？

對比維度浮頭式 ?固定管板式U型管式

溫差適應性150℃（）≤80℃（需膨脹節）無溫差應力

清洗便利性管束可抽出（）管外清洗困難管內清洗困難

泄漏風險浮頭密封（可監測）膨脹節失效管子堵塞

酒精工況適配適配全流程僅適合單溫區不適合高溫蒸餾

造價高（+20%）低中等

酒精行業使用率>80%<10%<10%

?? 結論清晰明確：在酒精生產這種"多溫區、強腐蝕、易結垢"的工況下，浮頭式不是"選擇之一"，而是正確答案。

七、經濟效益：貴在初始，贏在全局

對比項傳統碳鋼換熱器浮頭式列管換熱器（316L）

初始投資基準高20%—30%

設備壽命3—5年15—20年（3—5倍）

年維護成本高降低60%—75%

年腐蝕速率0.5mm<0.01mm

傳熱效率65%—70%85%—92%

20年總成本（LCC）基準降低40%以上

年節約成本—超百萬元

?? 一句話：初始多花20%的錢，20年總成本省40%——這不是花錢，這是。

八、未來已來：2030年的浮頭換熱器長什么樣？

方向技術突破預期效果

碳化硅-石墨烯復合管束導熱系數>600 W/(m·K)，耐溫-196℃至800℃適應超臨界CO?發酵等工況

3D打印流道激光選區熔化（SLM）一次成型，比表面積800㎡/m3傳熱效率再提升20%

石墨烯涂層添加0.5%石墨烯納米片，導熱系數提高22%結垢傾向降低40%

形狀記憶合金（NiTi）管束熱循環中自動補償0.5mm形變密封壽命延長2倍

區塊鏈能源交易集成跨區域能源交易模塊新能源消納率提升15%

廢水冷凝水膜處理后回用于發酵廢水排放量降低80%

結語：浮頭結構——酒精生產的"溫控命門"

酒精生產列管換熱器的浮頭結構，不是一項"可選技術"，而是整個生產鏈條的"溫控命門"。

它用150℃溫差自由伸縮解決了熱應力難題，用鉤圈快拆實現了8小時在線換管，用316L不銹鋼+智能監控守住了食品級衛生底線，用余熱回收把蒸汽消耗砍掉了25%。

當碳中和的號角已經吹響，當"每一度熱量都不能浪費"成為行業共識——

誰擁抱浮頭式換熱器，誰就掌握了酒精生產的能效主動權。誰遲疑一秒，誰就多排一噸碳、多浪費一噸蒸汽。

這不是選擇題，這是必答題。而浮頭結構，就是那個標準答案。 ????
