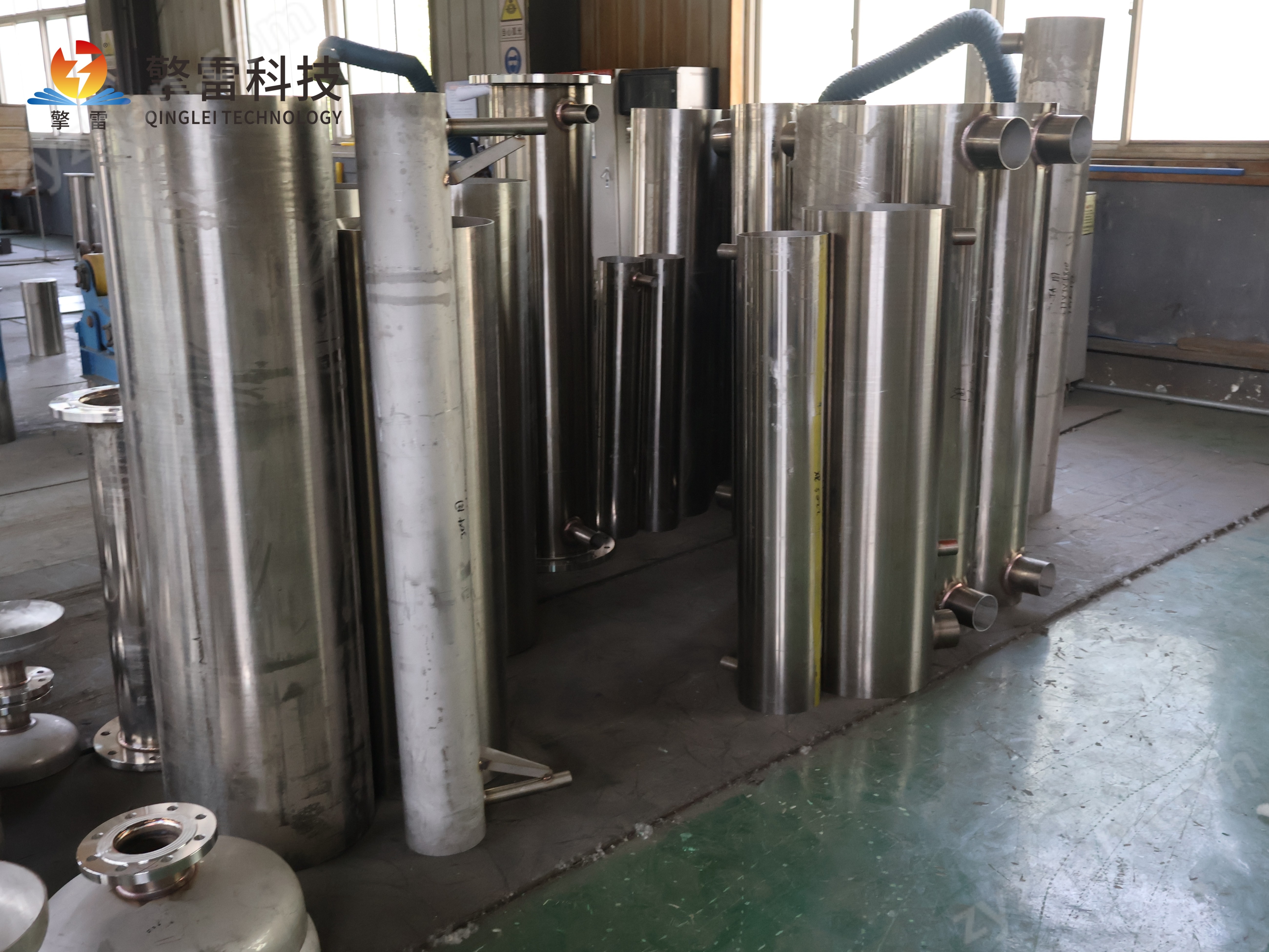

碳鋼列管式換熱器-GB標準

碳鋼列管式換熱器-GB標準

碳鋼列管式換熱器——GB標準：工業熱交換的"國家尺規"與技術規范全解

當一臺碳鋼列管式換熱器從圖紙走向車間，從車間走向現場——它的每一道焊縫、每一根管束、每一次試壓，都必須回答同一個問題：你符合GB標準嗎？在中國，這個問題的答案，決定著設備能否出廠、能否投用、能否安全運行十年以上。

一、為什么碳鋼列管式換熱器必須"認國標"？

碳鋼列管式換熱器是中國工業熱交換領域的"絕對主力"——占換熱器總量的60%—70%，年市場規模超900億元。它以Q345R等低碳合金鋼為主體，在-20℃至450℃溫域、0.6—2.5MPa壓力范圍內，撐起了化工、電力、石油、食品等行業的熱交換"半邊天"。

但也正因用量巨大、工況復雜，沒有GB標準，就沒有安全底線。

沒有標準的后果GB標準的價值

焊縫開裂、介質泄漏GB/T 151規定焊接工藝+RT檢測

管束腐蝕穿孔GB 150規定腐蝕裕量+材料選用

溫差應力撕裂設備GB/T 151規定膨脹節/浮頭補償方案

非計劃停機損失百萬TSG 21規定定期檢驗+安全附件校驗

?? 一句話總結：GB標準不是"可選項"，而是碳鋼列管式換熱器從設計到報廢的"全生命周期憲法"。

二、GB標準體系全景圖：五大核心標準撐起一臺設備

碳鋼列管式換熱器的GB標準體系，由"1個核心+4個支撐"構成：

標準編號標準名稱核心作用關鍵內容

GB/T 151-2014《熱交換器》設計制造總綱固定管板/浮頭/U型管三大結構的設計計算、制造檢驗、驗收規范

GB 150-2011《壓力容器》殼體/管板強度計算壁厚公式、開孔補強、焊縫系數、試驗壓力

TSG 21-2016《固定式壓力容器安全技術監察規程》安全紅線設計/制造/檢驗/運維的強制要求，不符合不得出廠

GB/T 24590-2021《高效換熱器用特型管》強化傳熱管專用波紋管、內波外螺紋管、T型槽管等5類特型管的技術要求

GB/T 27698-2011《熱交換器性能試驗方法》性能驗證傳熱系數、冷凝效率等關鍵參數的測試方法

HG/T 20592—20635鋼制管法蘭/墊片/緊固件法蘭連接法蘭壓力等級、密封面形式、墊片選用

NB/T 47013承壓設備無損檢測質量把控RT/UT/PT/ET檢測方法與合格等級

?? 核心邏輯：GB/T 151說"怎么造"，GB 150說"怎么算"，TSG 21說"怎么管"，GB/T 24590說"怎么強化"——四者缺一不可。

三、GB/T 151-2014：碳鋼列管式換熱器的"設計圣經"

?? 1. 適用范圍

參數GB/T 151規定碳鋼設備典型值

公稱直徑DN150—DN4000（2025征求意見稿擬擴大）DN300—DN2000最常見

設計壓力≤35MPa（碳鋼常用≤2.5MPa）0.6—2.5MPa

設計溫度-196℃—650℃（碳鋼≤450℃）-20℃—450℃

換熱管規格φ12—φ50mm，常用φ19×2、φ25×2.5、φ38×3φ19/φ25最常見

管長3m/6m/9m/12m（標準系列）6m/9m

管束分級I級（常規）、II級（較高）、TI級（高精度，2025新增）碳鋼多用I級/II級

?? 2. 三大結構的GB設計準則

結構類型GB/T 151核心要求溫差適應適用場景

固定管板式管板與殼體剛性焊接，溫差>50℃須加膨脹節≤70℃（加膨脹節≤150℃）溫差小、介質清潔、預算敏感

浮頭式鉤圈法蘭連接，管束可自由伸縮，消除熱應力≤150℃（）溫差大、壓力高、需頻繁清洗（石油化工主力）

U型管式U形彎管自由伸縮，無浮頭密封無溫差應力限制高溫高壓、劇毒介質（核電站蒸汽發生器）

?? 設計公式（GB 150.3）：

δ=

2[σ]

t

 ??P

c

P

c

 ?D

i

 +C

1

 +C

2

符號含義碳鋼典型值

Pc計算壓力=設計壓力×1.15

Di殼體內徑—

[σ]t設計溫度許用應力Q345R@200℃: 170MPa

φ焊縫系數RT: 1.0；局部RT: 0.85

C1腐蝕裕量碳鋼: 1—3mm

C2鋼板負偏差按GB/T 709

四、2025新版GB/T 151征求意見稿：25項重大修訂，條條關乎安全

?? 重磅消息：全國標準信息公共服務平臺已發布新版GB/T 151征求意見稿，修訂完成后將取代2014版。這是十年來最大一次升級！

序號修訂內容對碳鋼設備的影響

1擴大公稱直徑范圍滿足大型煉化裝置需求（DN4000+）

2新增TI級管束換熱管外徑偏差更嚴，精度提升30%

3新增常見失效模式點蝕、縫隙腐蝕、應力腐蝕開裂納入設計考量

4新增投用前性能測試新型換熱器必須做能效測試才能出廠

5修訂管板計算浮頭式管板有效厚度應力計算方法新增

6修訂U型管彎制計算彎制前最小厚度公式更新

7修訂脹接工藝脹度控制值修訂，增加剪切載荷試驗

8修訂焊接連接內孔焊技術要求更新，焊接節點型式增加

9修訂鉤圈式浮頭尺寸浮頭密封更可靠

10增加抗震計算要求重疊換熱器支座須做抗震驗算

11增加釜式重沸器尾部壓緊結構防止液位波動導致的設備損壞

12增加隔板兩側壓差推薦值殼程流體力學設計更精確

13修訂堵管技術要求堵管率≤5%，堵頭材質須與管束一致

14新增定力矩工具上緊要求安裝階段螺栓預緊力可控

15修訂管程試驗壓力>殼程時的泄漏試驗防止高壓側泄漏到低壓側

16新增附錄H：脹接工藝評定脹接質量有了"國標考卷"

17新增附錄I：連接接頭拉脫試驗管束拉脫力有了統一判定標準

18新增附錄R：NEN型固定管板管板設計歐洲標準與國標接軌

19增加能效測試與評價（附錄B修訂）雙碳目標落地，不節能不讓過

20修訂熱處理要求管箱/浮頭蓋/U形管熱處理技術要求全面更新

?? 一句話：新版GB/T 151，讓碳鋼列管式換熱器從"能用"走向"好用、安全用、綠色用"。

五、材料GB規范：碳鋼怎么選，標準說了算

工況GB推薦材質標準依據核心性能

通用水/蒸汽（≤450℃）Q235B（≤350℃）、Q345R（≤475℃）GB/T 713屈服強度≥345MPa，成本低

低溫工況（≥-20℃）16MnDRGB/T 713-20℃沖擊功≥34J

含Cl?腐蝕介質316L不銹鋼（PREN≥28）GB/T 150年腐蝕速率<0.01mm

含硫環境滲鋁碳鋼GB/T 151附錄腐蝕速率降低80%

高溫（>450℃）升級不銹鋼/鈦合金GB/T 150碳鋼不適用

??? 碳鋼耐腐蝕的GB方案：

方案GB依據效果

環氧粉末涂層GB/T 151附錄pH 5—9介質中穩定運行3年

滲鋁處理GB/T 151附錄含硫環境腐蝕速率降低80%

316L內襯GB/T 151強腐蝕介質年腐蝕速率<0.01mm

六、制造與檢驗GB紅線：每道焊縫都有"

檢驗項目GB標準要求方法合格等級

殼體焊縫RT或UTGB/T 3323（RT）；NB/T 47013（UT）Ⅱ級合格

管板與管束焊縫PT（脹接前）JB/T 4730Ⅰ級合格

管板管孔PT+抽樣RTJB/T 4730無裂紋

折流板焊縫抽查20%RTGB/T 3323Ⅱ級合格

熱處理碳鋼≥36mm須PWHT（620±10℃）GB 150.4硬度≤200HB

耐壓試驗1.25倍設計壓力GB 150.4無滲漏、無可見變形

氣密性試驗1.0倍設計壓力GB 150.4無泄漏

?? 制造檔案（TSG 21強制）：每臺設備必須建立"一機一檔"，包含設計圖紙、材料證明書、焊接記錄、檢驗報告、出廠合格證，保存期限≥10年。

七、GB/T 24590-2021：特型管讓碳鋼換熱器"脫胎換骨"

管型傳熱提升適用場景GB要求

波紋管20%—30%氣體冷卻、余熱回收波距偏差≤±0.1mm

內波外螺紋管25%—35%油品冷卻、冷凝液壓試驗≥6MPa，保壓10s

T型槽管（TC25×2.5）15%—20%石化工藝冷卻渦流檢測驗收等級E4H

槽道管（Ⅰ—Ⅴ型）20%—40%高效換熱明確結構型式+基管類型

螺旋扁管（2021新增）30%—40%緊湊型換熱器全新產品類型

?? 典型案例：某石化項目采用T型槽管替代傳統光管，換熱系數提升25%，設備體積縮小30%，年節約成本超200萬元。

八、三大結構GB選型決策樹

開始

  │

  ├─ 溫差≤70℃ + 介質清潔 + 預算敏感 → 固定管板式（GB/T 151 §6）

  │     ? 成本，? 殼程不可機械清洗

  │

  ├─ 溫差>70℃ 或 需頻繁清洗 → 浮頭式（GB/T 151 §7）

  │     ? 消除熱應力，管束可抽出，? 造價高、浮頭可能內漏

  │

  └─ 高溫高壓 + 劇毒介質 → U型管式（GB/T 151 §8）

        ? 耐溫耐壓，無泄漏風險，? 管程清洗困難

對比維度固定管板式浮頭式U型管式

GB依據GB/T 151 §6GB/T 151 §7GB/T 151 §8

溫差適應≤70℃（+膨脹節≤150℃）≤150℃無限制

清洗便利性差（管外不可機械清洗）優（管束可抽出）中（管內清洗困難）

泄漏風險低中（浮頭密封）極低

造價基準高20%—30%中等

市場占比~10%>80%~10%

九、運維GB標準：從"壞了再修"到"依法管設備"

維護項目GB/TSG要求周期合格指標

外觀檢查TSG 21每日無泄漏、無變形

安全附件校驗TSG 21每年壓力表±1.6%，安全閥偏差≤3%

壁厚檢測NB/T 47013每3年腐蝕速率≤0.1mm/年

內部檢驗TSG 21每3—6年無裂紋、無嚴重腐蝕

耐壓試驗GB 150.4每2次內檢做1次無滲漏

清洗企業標準+GB/T 27698每3—6個月ΔT恢復≥90%

能效測試GB/T 151附錄B（2025新增）投用前+定期傳熱系數≥設計值90%

?? 智能運維新標準：數字孿生+IoT監測已納入GB/T 151附錄B，實時監測溫度/壓力/振動，故障預警提前量≥72小時，非計劃停機降低90%。

十、經濟效益：GB標準帶來的"確定性紅利"

對比項不執行GB標準嚴格執行GB/T 151+TSG 21提升幅度

設備壽命3—5年15—20年（3—5倍）—

年維護成本高（頻繁泄漏/停機）降低60%—75%—

非計劃停機頻繁（年損失數十萬）降低90%—

20年總成本（LCC）基準降低40%以上—

安全事故率高趨近于零—

碳排放無管控年減數千至數萬噸CO?—

?? 一句話：嚴格執行GB標準，初始投資多花10%—15%，20年總成本省40%以上——這不是花錢，這是的投資。

十一、真實戰報：GB標準守住了什么？

企業/項目應用效果

?? 600MW燃煤機組碳鋼凝汽器按GB/T 151制造，真空度96kPa，熱效率40%+，煤耗降5g/kWh

?? 某制藥企業316L列管換熱器符合GMP+GB/T 151，產品純度99.9%，零泄漏運行3年

?? 某煉化廠催化裂化浮頭式換熱器溫差150℃，年節約燃料成本超千萬元

?? 某石化項目T型槽管（GB/T 24590）替代光管，換熱系數提升25%，設備體積縮小30%

??? 垃圾焚燒電廠碳鋼換熱器400℃煙氣環境穩定運行5000小時，效率衰減<3%

?? 氫能項目碳鋼/不銹鋼復合換熱器，70MPa氫氣冷凝，純度>18MΩ·cm

十二、未來已來：2030年的碳鋼列管式換熱器GB標準

方向GB標準演進預期效果

雙碳目標GB/T 151附錄B能效測試強制化不節能不讓出廠

智能化數字孿生+IoT納入檢驗標準故障預警提前72小時

新材料碳鋼基復合材料試驗驗證（2025新增）耐溫600℃，壽命翻倍

大直徑公稱直徑擴展至DN4000+適配大型煉化裝置

抗震設計重疊換熱器支座抗震計算（2025新增）8級地震不倒

3D打印流道微通道制造標準制定中傳熱系數突破12000 W/(m2·℃)

全生命周期碳管理碳排放計量納入能效評價年減排CO?超萬噸

?? 市場預測：2030年中國碳鋼列管式換熱器市場規模突破1500億元，GB標準覆蓋率達95%以上。

結語：GB標準，不是束縛，是碳鋼換熱器的"通行證"

碳鋼列管式換熱器的GB標準，不是一紙空文，而是百年工業血淚凝結的"安全契約"與"質量通行證"。

它用 GB/T 151 劃定了設計的邊界，用 GB 150 守住了強度的底線，用 TSG 21 鎖死了安全的紅線，用 GB/T 24590 打開了高效的大門，用 2025新版征求意見稿 指向了綠色智能的未來。

從-20℃的低溫液氮到450℃的過熱蒸汽，從0.6MPa的循環水到2.5MPa的工藝氣體——每一個工況背后，都是一套GB標準在默默守護。

誰尊重GB標準，誰就擁有15—20年的確定性；誰違背GB標準，誰就埋下了。

在雙碳目標與智能制造的雙重驅動下，GB標準不是成本，是碳鋼列管式換熱器最大的競爭優勢——因為它讓每一度熱量都不被浪費，讓每一臺設備都安全運行到設計壽命的最后一天。 ??????
