化工反應冷卻換熱器在石油工業中的應用

引言

化工反應冷卻換熱器作為工業生產中的關鍵設備，在石油工業中扮演著至關重要的角色。它不僅能夠精準調控反應溫度，保障工藝穩定運行，還能通過高效熱交換實現能源的梯級利用，顯著降低生產成本。本文將從工作原理、結構類型、應用場景及技術趨勢等方面，系統解析化工反應冷卻換熱器在石油工業中的應用價值。

工作原理：熱量傳遞的科學邏輯

化工反應冷卻換熱器的核心功能是實現反應液與冷卻介質之間的熱量交換，其過程基于熱傳導、熱對流與熱輻射三大定律。具體而言，高溫反應液在泵體驅動下進入換熱器“熱側流道”，與流道壁面接觸后通過熱傳導將熱量傳遞至壁面；高導熱系數材料（如不銹鋼、鈦合金）構成的壁面快速將熱量傳遞至“冷側流道”；冷卻介質（如冷卻水、冷凍鹽水）在冷側流動時通過熱對流吸收熱量，升溫后流出換熱器，經外部冷卻塔或制冷機組降溫后循環使用。例如，在合成氨工藝中，反應器出口的350℃高溫氣體通過管殼式換熱器將熱量傳遞至冷側，使氣體溫度降至后續分離工序所需溫度，同時回收余熱用于預熱原料氣，年節約標準煤10萬噸。

結構類型：差異化設計滿足多元需求

根據換熱方式與結構特點，化工反應冷卻換熱器可分為以下類型，適配石油工業不同場景需求：

1. 管殼式換熱器：耐高溫高壓的工業主力

管殼式換熱器由殼體、管束、管板和封頭組成，反應液在管內流動（管程），冷卻介質在殼程流動。其結構簡單、制造方便，適應性強，處理量大，可承受高溫高壓工況（壓力≤35MPa、溫度≤600℃），是石油工業中的換熱設備。例如：

原油蒸餾裝置：采用浮頭式換熱器預熱原油，利用常減壓塔塔頂、側線餾分的余熱（150-300℃）將原油從20℃加熱至200℃以上，替代部分加熱爐負荷。某煉廠采用6臺串聯的浮頭式換熱器，年回收余熱達2.5×10? kcal/h，使加熱爐燃料消耗降低30%。

催化裂化裝置：U型管式換熱器回收再生器煙氣余熱（700℃），將煙氣冷卻至300℃以下，同時產生1.0-1.6 MPa的飽和蒸汽，用于驅動汽輪機或工藝加熱。其管束選用Cr25Ni20耐熱鋼，可耐受長期高溫氧化，換熱效率超80%。

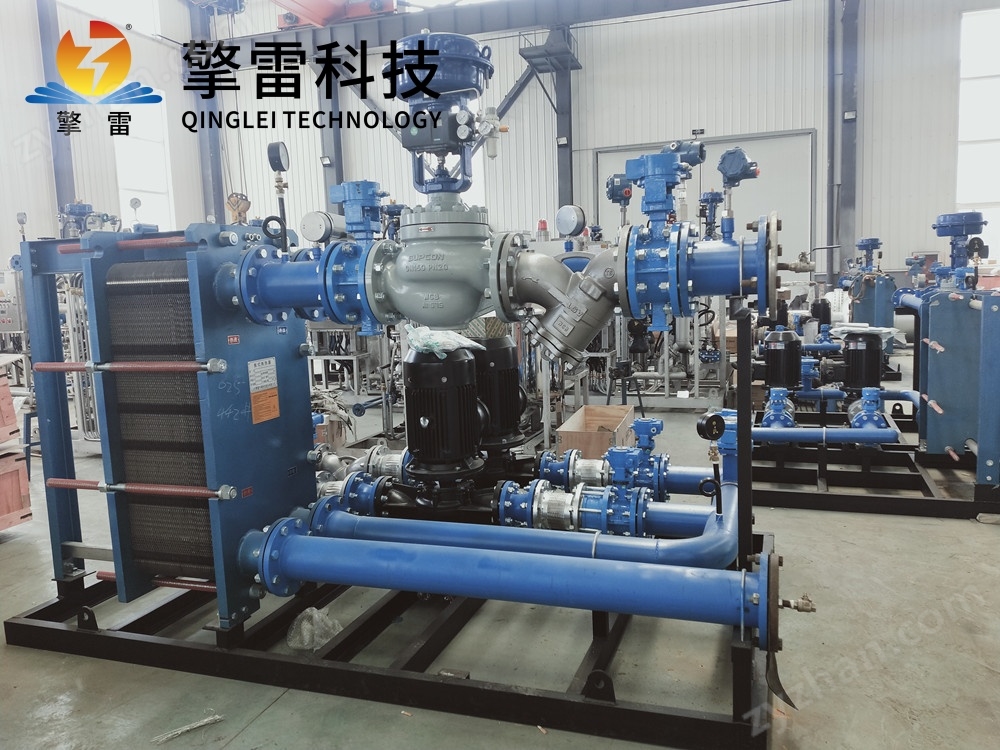

2. 板式換熱器：高效緊湊的節能先鋒

板式換熱器由金屬薄板疊加而成，板片間形成獨立流道，兩種介質逆向流動。其傳熱效率高（端部溫差小至1℃），熱損失低（≥98%），體積緊湊（相同換熱面積下體積僅為管式的1/3-1/5），拆裝簡單，便于維護。在石油工業中，板式換熱器廣泛應用于：

油品冷卻：如海洋鉆井平臺用海水冷卻循環淡水或乙二醇粗糖油。

酸性水處理：通過耐腐蝕材料（如哈氏合金）板片處理含硫、氯的酸性水。

余熱回收：在脫鹽裝置、淡水蒸餾、三甘醇脫水等工藝中回收熱量，降低能耗。

3. 螺旋纏繞管式換熱器：強化傳熱的創新設計

螺旋纏繞管式換熱器由多層螺旋纏繞的換熱管組成，流體在彎曲管道中連續改變方向，產生徑向二次環流，顯著增強湍流程度，提高傳熱系數。其結構緊湊，占地面積小，適用于高粘度介質或快速冷卻需求。例如：

乙烯裂解裝置：雙程列管式冷凝器使裂解氣冷卻溫度降低至40℃，較傳統設備提高15℃，年增產乙烯2萬噸。

輕石腦油冷凝：螺旋纏繞管式換熱器設計換熱面積100㎡，替代傳統2984㎡空冷換熱器+165㎡列管式換熱器，冷凝液出口溫度降低18℃，與循環水進口溫差僅2-3℃，每年節約電費十余萬。

4. 反應器冷卻夾套換熱器：精準控溫的工藝核心

反應器冷卻夾套換熱器通過在反應器外壁構建密閉夾套層，利用循環冷卻介質（如冷卻水、導熱油）實現熱量交換。其結構簡單、成本可控，維護便捷，是工業生產中的標準化設備。例如：

抗生素發酵：夾套換熱器將反應溫度精準控制在37±0.5℃，避免菌體因溫度波動死亡，發酵周期縮短至72小時。

聚乙烯生產：微通道夾套換熱器采用直徑<1mm的微通道結構，增大傳熱面積，使晶體粒徑分布集中度提升35%，產品收率提高8%。

應用場景：跨領域的工藝滲透

化工反應冷卻換熱器在石油工業中覆蓋多個關鍵環節，成為保障生產效率與產品質量的核心裝備：

1. 原油加工：熱量回收與溫度調控

預熱與蒸餾：通過管殼式換熱器回收塔頂、側線餾分余熱，預熱原油至200℃以上，減少加熱爐負荷。

催化裂化：U型管式換熱器冷卻反應油氣（500-600℃），回收余熱產生蒸汽，同時控制油氣溫度至分離工序所需值。

加氫裂化：板式換熱器通過枕型寬流道設計，耐污垢能力提升50%，維護周期延長至2年，保障高壓氫氣環境下的反應穩定性。

2. 化工生產：反應控溫與余熱利用

合成氨：管殼式換熱器將反應器出口氣體（350℃）熱量傳遞至冷側，使氣體溫度降至分離工序所需值，同時回收余熱預熱原料氣，年節約標準煤10萬噸。

乙烯裂解：纏繞管換熱器機組將裂解氣余熱用于預熱原料油，降低能耗15%-20%，丙烯泄漏事故響應時間從4小時縮短至8分鐘，單次事故損失減少800萬元。

聚酯生產：雙效蒸發系統中，列管式換熱器作為冷凝器回收蒸汽潛熱，噸產品蒸汽消耗從1.2噸降至0.7噸，年節省能源成本超百萬元。

3. 特殊工況：耐腐蝕與高粘度介質處理

強腐蝕性介質：ETFE涂層與超級雙相不銹鋼復合管在120℃、5MPa、含5%HCl的工況下連續運行5年，管壁減薄率<0.05mm，壽命是普通316L不銹鋼的3倍。

高粘度流體：螺旋板式換熱器通過延長流體停留時間，使換熱效率提升30%以上，適用于聚乙烯生產中的聚合反應器冷卻。

含顆粒介質：可拆卸板片式換熱器便于清洗，適用于含固體顆粒的化工漿料冷卻。

技術趨勢：高效化、智能化與綠色化

隨著材料科學、數字技術與環保需求的深度融合，化工反應冷卻換熱器正朝著以下方向演進：

1. 材料創新：突破性能極限

碳化硅復合材料：導熱系數突破300 W/(m·K)，耐溫提升至1500℃，適用于超臨界CO?發電等工況。在氯堿工業中，碳化硅夾套換熱器壽命達10年，維護成本降低50%。

陶瓷涂層鋼管：表面噴涂氧化鋁陶瓷的鋼管耐腐蝕性優于鈦合金，壽命延長至20年，減少因腐蝕導致的能量損失。

石墨烯/碳化硅復合涂層：將板片導熱系數提升至5000 W/(m·K)，某果汁廠應用后結垢周期延長至12個月，減少化學清洗劑使用。

2. 結構優化：強化傳熱效率

異形管束：如螺旋扁管、波紋管等，傳熱系數可達5000-10000 W/(㎡·℃)，較傳統光管提升40%-60%。

3D打印流道：通過微通道技術開發管徑<1mm的微通道結構，傳熱面積密度達5000 m2/m3，熱邊界層厚度降低60%，傳熱效率提升50%。

螺旋隔板設計：在夾套內設置螺旋隔板，增加流體湍動程度，使傳熱系數提升30%-50%，同時增強設備穩定性。

3. 智能化升級：實現預測性維護

物聯網傳感器：實時監測流體溫度、壓力及管束振動頻率，通過云端平臺實現故障預警與遠程調控。例如，某石化企業通過數字孿生技術優化流道設計，使故障預測準確率提升至85%，非計劃停機減少60%。

AI診斷：采用神經網絡分析歷史數據，提前預測管束堵塞風險；機器人維護部署自主導航清洗機器人，維護效率提升，人工干預減少。

自適應調節系統：監測16個關鍵點溫差，自動優化流體分配，綜合能效提升12%。在“風光熱儲”項目中，通過動態匹配新能源波動，使系統運行穩定性提高40%。

4. 綠色化轉型：推動可持續發展

天然制冷劑應用：板式換熱器優化密封結構，支持氨、二氧化碳等天然制冷劑，避免氟利昂泄漏風險。某果汁廠采用二氧化碳跨臨界循環系統，制冷效率提升20%，變暖潛值（GWP）降低99%。

設計：雙極膜電滲析技術處理CIP清洗廢水，實現95%水資源循環利用；ORC有機朗肯循環系統將80℃廢水余熱轉化為電能，系統COP達4.2。

模塊化與標準化：開發可拆卸式換熱器設計，便于快速安裝與維護，降低停機時間30%，滿足化工行業連續生產需求。

結論

化工反應冷卻換熱器作為石油工業中的“溫度調控核心”，通過高效熱交換、精準控溫與能源梯級利用，顯著提升了生產效率與產品質量，同時降低了能耗與排放。隨著材料創新、結構優化與數字技術的深度融合，現代換熱器已實現傳熱效率提升300%、能耗降低40%的突破性進展。未來，隨著碳化硅復合材料、微納流控技術等前沿科技的產業化應用，化工反應冷卻換熱器將在綠色化工、新能源材料等領域發揮更大價值，為工業升級注入強勁動力。
