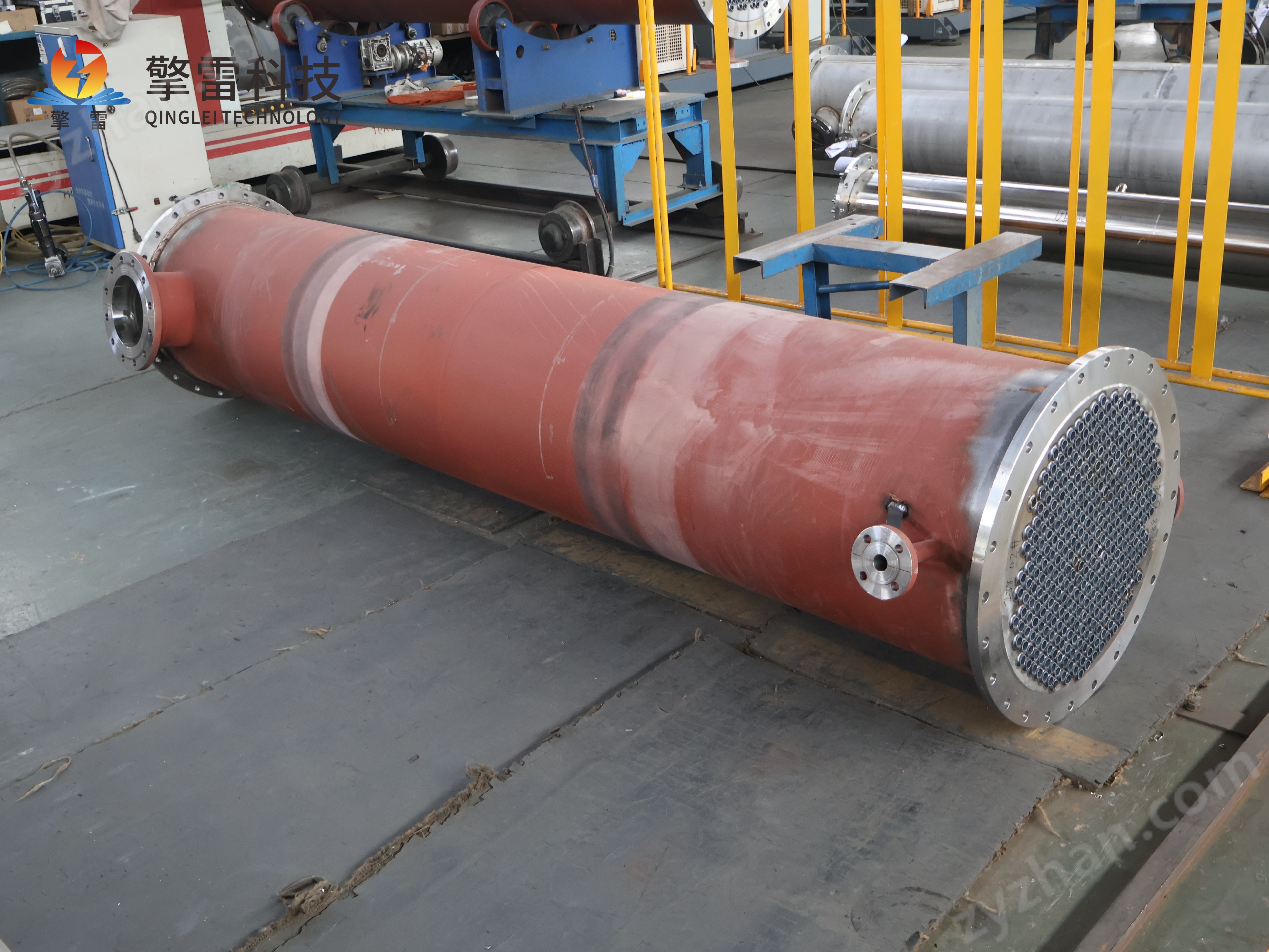

臥式管殼式換熱器GB標準解析與應用指南

一、GB標準核心框架與適用范圍

根據GB/T 151-2014《熱交換器》標準，臥式管殼式換熱器屬于管殼式換熱器范疇，其設計、制造、檢驗及驗收需嚴格遵循以下核心要求：

適用參數：公稱直徑DN≤2600mm，公稱壓力PN≤35MPa，且DN（mm）與PN（MPa）乘積≤1.75×10?。超出參數范圍需經技術評審后參照?qǐng)?zhí)行。

結構型式：涵蓋固定管板式、浮頭式、U形管式及填料函式，其中臥式設計通過水平放置殼體優化流體分布，提升傳熱效率。

材料規范：明確碳鋼、不銹鋼、鈦合金等材料的使用條件，例如316L不銹鋼耐氯離子腐蝕，適用于海水淡化場景；鈦合金耐高溫達800℃，滿足地?zé)岚l(fā)電需求。

二、設計規范與性能優化

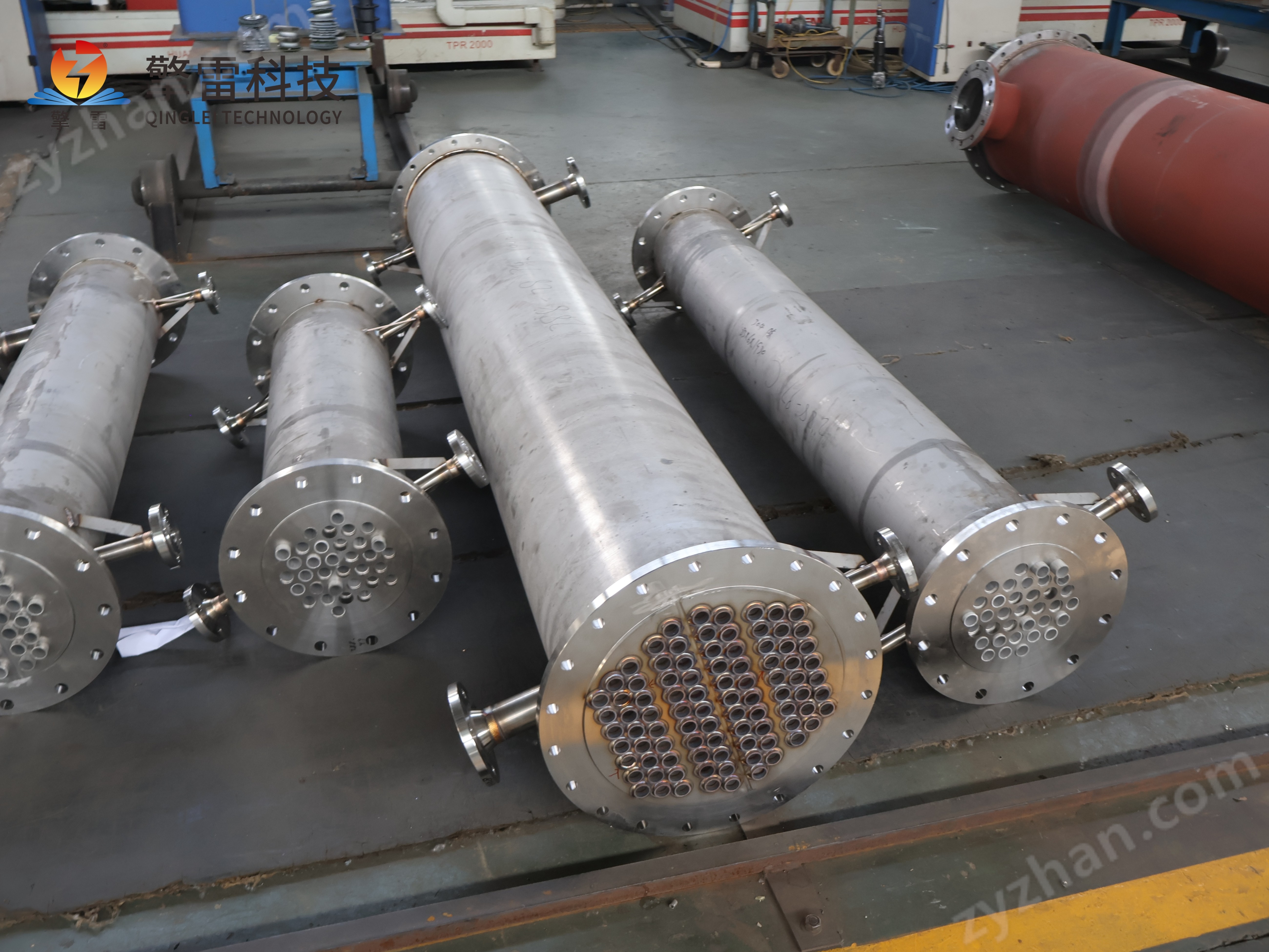

管束排列與傳熱強化

排列方式：采用正三角形或轉角正三角形布局，單位體積傳熱面積達80-150m2/m3。例如，乙醇脫水工藝中，該結構使蒸氣冷凝效率提升至98%，較立式設備節能15%。

折流板設計：弓形折流板缺口大小通常為20%-25%，特殊工況可達40%-45%。水平缺口適用于清潔流體，垂直缺口適合含固體顆粒介質。螺旋折流板可引導流體呈螺旋流動，壓降降低15-30%，傳熱系數提高5-15%。

流速與溫度控制

管程流速：1.2-1.8m/s（如原油冷卻場景），避免流速過高導致壓力降增大或流速過低影響傳熱效率。

殼程流速：0.5-1.0m/s，配合折流板增強湍流，傳熱系數較光管提升40%以上。

溫差管理：在石化行業原油冷卻中，150℃高溫原油與30℃冷卻水通過管壁換熱，確保出口溫度滿足工藝要求。

耐腐蝕與耐高溫設計

材料選擇：針對強腐蝕介質（如海水、氯離子環境），優先選用316L不銹鋼或鈦合金；超臨界CO?發電場景采用碳化硅陶瓷換熱器，耐溫性突破1000℃，耐腐蝕性提升3倍。

涂層技術：納米熱膜技術可增大傳熱系數，降低熱阻；石墨烯涂層使導熱系數突破300W/(m·K)，抗熱震性提高300%。

三、制造與檢驗標準

焊接與組裝要求

管子與管板采用焊接加脹接復合方法，消除應力腐蝕，確保管程與殼程流體有效隔離。

殼體密封采用O型圈或金屬纏繞墊片，滿足高壓、高溫工況密封要求，減少泄漏風險。

無損檢測與壓力試驗

無損檢測：采用超聲波檢測排查管板與殼體密封性缺陷，確保焊接質量。

壓力試驗：液壓試驗壓力為1.25倍設計壓力，氣密試驗用于易燃、有毒介質工況，試驗壓力為1.05倍設計壓力。

驗收與安裝規范

提供詳細的設計計算書、材料證明文件及制造工藝記錄，確保設備可追溯性。

安裝時需檢查基礎水平度，避免設備振動；連接管道時確保法蘭平行度，防止密封失效。

四、應用場景與案例分析

石油化工行業

原油加熱與冷卻：在煉油廠催化重整裝置中，臥式管殼式換熱器替代原列管換熱器，采用螺旋折流板設計，傳熱系數提升至1200W/(m2·℃)，油品出口溫度降低15℃，年節約蒸汽消耗2.4萬噸，減排CO?6.8萬噸。

蒸餾與蒸發：通過優化管束排列與流速控制，提高輕質油品產出率，降低能耗。

電力行業

鍋爐給水預熱：在600MW機組中，回收540℃煙氣余熱，發電效率提升1.5%，年節約標煤2萬噸。

汽輪機排汽冷凝：降低排汽壓力0.01MPa可使發電量增加1.2%，提升經濟效益。

環保領域

垃圾焚燒尾氣處理：耐受SO?、HCl腐蝕，二噁英分解率提升95%，年減排CO?超5萬噸。

海水淡化：316L不銹鋼材質應對高鹽環境，系統綜合能效>85%。

五、未來發展趨勢

智能化升級：集成物聯網傳感器與AI算法，實時監測管壁溫度、流體流速及壓力，故障預警準確率達95%；數字孿生技術優化設計周期縮短50%。

材料創新：碳化硅/石墨烯復合管束導熱系數突破300W/(m·K)，設備壽命延長至30年；納米涂層技術實現自修復功能，降低維護成本。

結構優化：3D打印技術制造復雜螺旋流道，傳熱效率提升25%，耐壓能力提高40%；模塊化設計支持按需擴展傳熱面積，初始投資與長期運行成本更具競爭力。
