臥式管殼式換熱器在化工領域的應用解析

臥式管殼式換熱器作為工業熱交換領域的核心設備，憑借其高效傳熱、結構緊湊、適應性強等優勢，在化工生產中占據重要地位。本文將從技術原理、核心優勢、典型應用場景及未來發展趨勢四個維度，解析其在化工領域的核心價值。

一、技術原理：高效傳熱的物理基礎

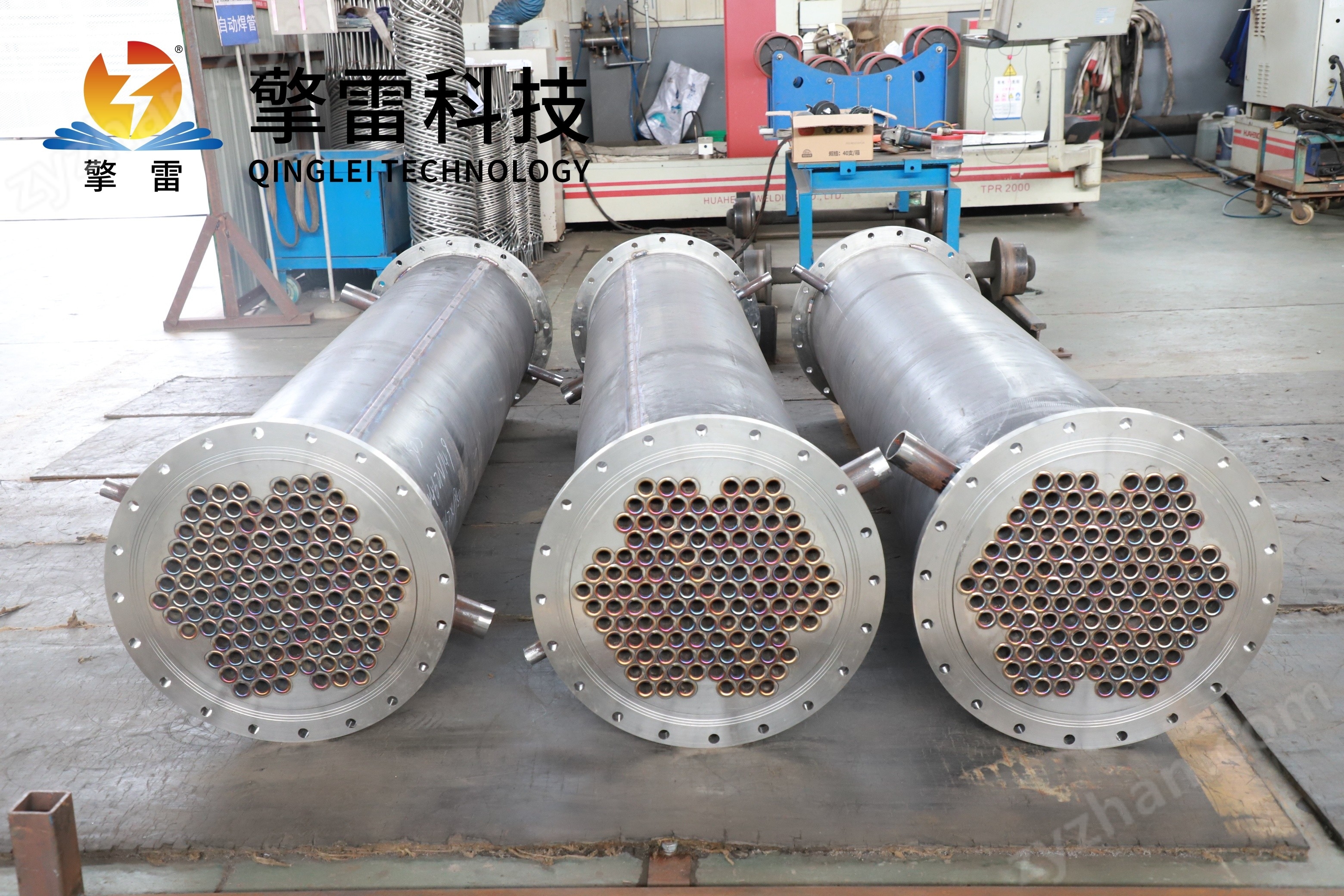

臥式管殼式換熱器由殼體、管束、管板、折流板及封頭等部件構成，其核心工作原理基于熱傳導與對流換熱：

熱流體路徑：高溫介質（如蒸汽、導熱油或反應熱流體）在管程內流動，通過管壁將熱量傳導至殼程。

冷流體路徑：低溫介質（如冷卻水、原料液或冷凝液）在殼程內循環，吸收管壁傳遞的熱量，實現升溫或冷凝。

湍流強化設計：折流板以固定間距垂直安裝于殼程內，迫使流體呈S形流動，湍流強度提升30%-50%，傳熱系數較光管結構提高40%以上。例如，在乙醇脫水工藝中，蒸氣冷凝效率可達98%，較立式設備節能15%。

二、核心優勢：化工生產的理想選擇

高效傳熱與節能

管束采用正三角形或轉角正三角形排列，單位體積傳熱面積達80-150m2/m3，顯著提升熱交換效率。例如，在合成氨生產中，通過優化管束排列與流體流速，熱回收效率提升至92%，年節約蒸汽消耗超2萬噸，減排CO? 6.8萬噸。

耐腐蝕與長壽命

針對化工介質強腐蝕性特點，設備采用316L不銹鋼、鈦合金或哈氏合金等耐腐材料，可承受數十兆帕壓力及氯離子、酸性介質侵蝕，設備壽命延長至15年以上。例如，在海水淡化項目中，鈦合金換熱器抗Cl?腐蝕性能優異，年腐蝕速率<0.01mm。

結構穩定與易維護

臥式設計使流體在殼程內分布均勻，配合折流板結構，減少熱應力集中風險。管束可整體拆卸清洗，支持CIP（就地清洗）系統，降低交叉污染風險，符合GMP標準。例如，在染料生產中，不銹鋼列管換熱器通過循環冷卻水與蒸汽切換，將反應溫度波動控制在±1℃以內，產品合格率從89%提升至99%。

空間適應性

臥式結構占地面積小，適合空間受限的潔凈車間或廠房。例如，在風力發電機組冷卻系統中，臥式換熱器耐沙塵、耐腐蝕，保障機組穩定運行。

三、典型應用場景：覆蓋化工全鏈條

反應過程控溫

抗生素合成：在生產中，通過實時調節蒸汽流量，將反應釜內溫度控制在±0.5℃范圍內，確保主反應路徑主導，避免副反應發生。

聚合反應：在聚乙烯生產中，臥式換熱器快速移除反應熱，防止催化劑失活，提升產物分子量分布均勻性。

蒸餾與蒸發

原油精餾：在常減壓裝置中，將30℃原油加熱至350℃，熱效率提升22%；處理500℃高溫渣油時，設備壽命延長至10年。

中藥提?。和ㄟ^(guò)導熱油循環將提取罐內溫度穩定在80-100℃，促進細胞壁破裂與成分溶出，濃縮階段冷凝效率提升15%，能耗降低10%。

廢熱回收

煙氣余熱利用：在燃煤電廠中，螺旋翅片管換熱器回收鍋爐尾部150-180℃煙氣余熱，加熱冷空氣至120℃進入鍋爐，降低燃料消耗，煙氣溫度降至90℃以下，減少脫硫塔熱負荷。

反應熱回收：某化藥企業通過回收反應釜排出的高溫蒸汽余熱，年節約天然氣消耗超50萬立方米，減排CO? 1200噸。

冷凝與冷卻

氨制冷系統：在冷干機中，臥式蒸發器銅管采用臥式布置，使水膜成珠狀下滴迅速更新?lián)Q熱表面，避免立式布置導致的簾狀流動影響傳熱效率。

真空濃縮：在果汁生產中，殼程循環冷卻水將蒸發產生的蒸汽冷凝為液體，回收溶劑并提升濃縮液濃度，符合食品衛生標準。

四、未來趨勢：創新驅動綠色轉型

材料創新

開發耐超低溫（-196℃）奧氏體不銹鋼，拓展設備在生物制劑深冷保存領域的應用。

采用碳化硅陶瓷復合材料，耐溫性突破1000℃，耐腐蝕性提升3倍，適用于超臨界CO?發電等前沿領域。

智能升級

集成物聯網傳感器與AI算法，實時監測管壁溫度、流體流速及壓力，提前72小時預警結垢、泄漏等問題，運維效率提升50%。

基于數字孿生技術優化換熱器設計，模擬不同工況下的性能表現，縮短設計周期50%。

綠色制造

推廣低GWP（變暖潛值）制冷劑，如R1234ze，替代傳統氟利昂，降低溫室效應潛力值99%以上。

采用可回收材料（如不銹鋼-石墨復合管），設備退役后材料回收率超95%，降低全生命周期碳排放。

模塊化與定制化

實現設備模塊化設計，支持在線增加換熱面積，適應多品種、小批量生產模式。

提供定制化服務，根據工藝需求調整管徑、管長、管程數等參數，滿足個性化需求。

結語

臥式管殼式換熱器憑借其經典設計與持續創新，已成為化工行業溫度控制與能源管理的核心裝備。從反應釜的精準控溫到廢熱回收的梯級利用，從傳統化工到新能源領域，其技術價值已超越單一設備范疇，成為推動化工產業綠色轉型的重要力量。隨著材料科學與智能技術的深度融合，這一經典設備將在碳中和目標的實現進程中，繼續書寫高效、可靠、智能的新篇章。
