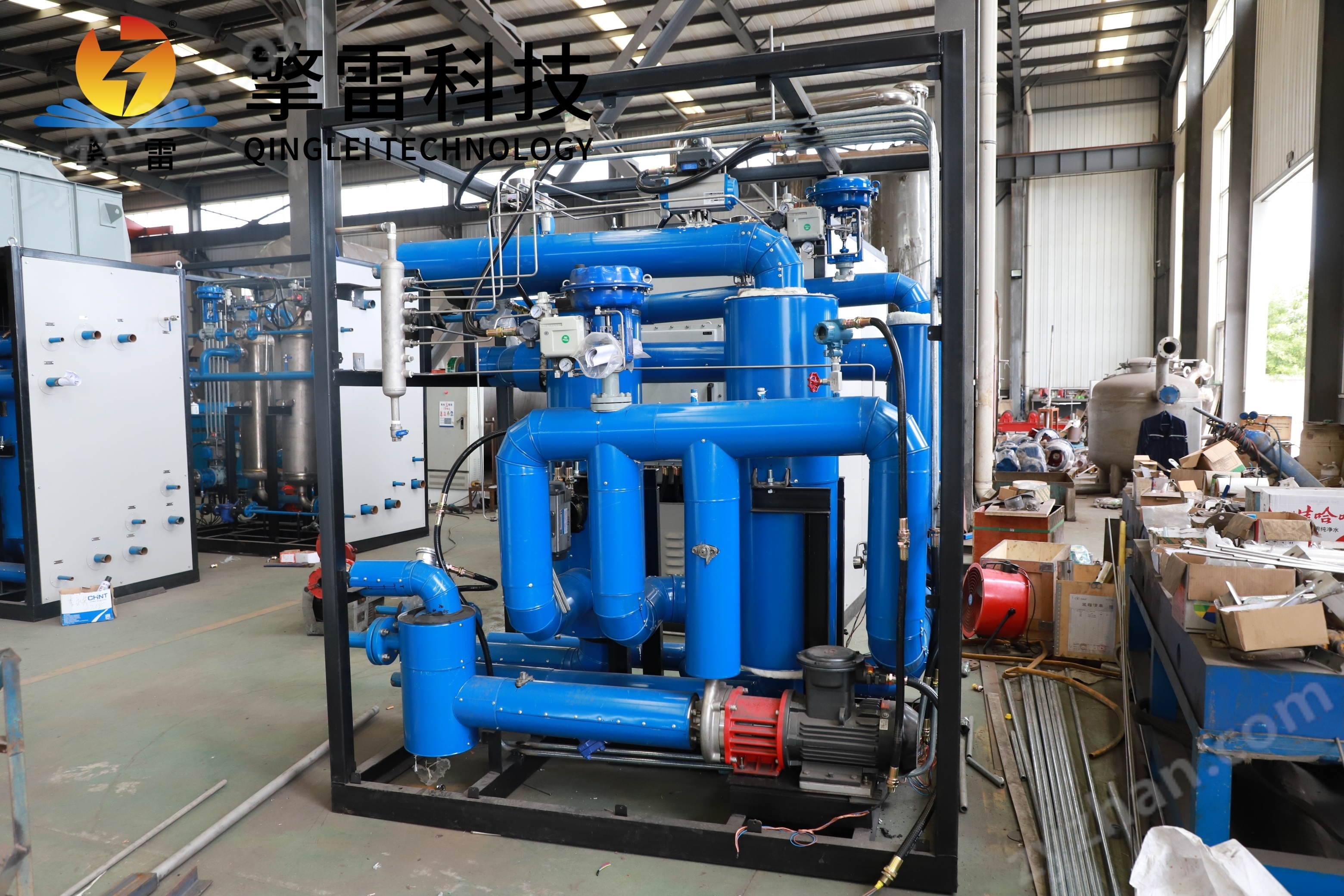

換熱機組控制系統結構解析：模塊化、智能化與高可靠性的深度融合

換熱機組控制系統作為熱能管理的核心，通過傳感器、控制器、執行器及通信模塊的協同工作，構建起高精度、高可靠性的閉環控制網絡。其結構可分為硬件層、控制層與軟件層三大模塊，各模塊間通過標準化接口實現數據交互與功能協同，共同支撐起系統的精準調控、能效優化與安全運行。

一、硬件層：數據采集與執行的核心載體

硬件層是控制系統的基礎，負責實時采集運行參數并執行控制指令，其核心組件包括傳感器、執行器及通信模塊。

傳感器網絡

溫度傳感器：精度達±0.1℃，實時監測供熱/回水溫度、室外溫度等關鍵參數，為控制策略提供基礎數據。例如，在供暖系統中，通過監測室外溫度變化動態修正二次側供水溫度設定值，避免過度供熱。

壓力傳感器：量程覆蓋0-10MPa，監測系統壓力變化。當壓力低于設定值時，自動啟動補水泵；壓力超，觸發電磁閥泄壓并報警。

流量傳感器：響應時間<1秒，檢測介質流量，支持變頻控制實現循環泵變流量運行，降低低負荷工況下的電能消耗。

部署案例：雄安新區某住宅項目通過傳感器網絡實現溫度、壓力、流量等16個參數的實時監測，為控制系統提供數據支撐。

執行機構

電動調節閥：控制精度±0.5%，通過調節閥門開度控制熱媒流量（如蒸汽閥門）。例如，在化工生產中，根據熱負荷需求動態調整氯硅烷冷凝回收流量，泄漏檢測響應時間縮短。

變頻器：調速范圍10%-100%，控制循環泵轉速。某化工園區采用變頻控制后，年節電量達120萬kWh，減少碳排放800噸。

電磁閥：響應時間<50ms，用于補水/泄壓控制。當系統壓力超，自動開啟泄水電磁閥，保障設備安全。

冗余設計：采用雙循環泵一用一備，主泵故障時自動切換備用泵，確保連續運行。

通信模塊

支持RS485、Modbus、TCP/IP等協議，實現設備間數據交互與遠程監控。例如，上海某老舊小區通過無線GPRS模塊將數據傳輸至監控中心，降低布線成本30%。

二、控制層：算法與邏輯的核心運算單元

控制層是系統的“大腦”，通過PLC控制器執行PID控制算法（如模糊PID、自適應PID），處理傳感器數據并輸出控制指令，實現熱媒流量、循環泵轉速的動態調節。

PID控制算法

比例-積分-微分調節：通過調節閥開度、變頻器頻率等參數，減少溫度波動。例如，在供暖季節，根據室外溫度變化自動調節二次側供水溫度，實現節能運行。

模糊控制：在復雜工況下，采用模糊邏輯處理不確定性因素，提升系統適應性。例如，在化工生產中，通過模糊PID算法優化氯硅烷冷凝回收流程，提高回收效率。

多級壓力保護邏輯

結合壓力傳感器數據，執行多級保護策略。當二次側壓力超過1.6MPa時，電磁閥自動泄壓并觸發聲光報警；循環泵故障時自動切換備用泵，確保連續運行。某熱力公司應用后，非計劃停機次數減少60%，維護成本降低40%。

熱負荷預測與優化

集成機器學習模型，分析歷史數據預測熱負荷變化，提前調整運行參數。例如，某制藥企業利用AI算法分析歷史數據，實現按需供熱，年節約成本480萬元。

三、軟件層：可視化與智能化的交互平臺

軟件層為用戶提供操作界面與數據分析工具，支持參數設置、故障診斷、歷史數據查詢及遠程監控，其核心組件包括人機界面（HMI）與監控軟件。

人機界面（HMI）

提供可視化操作平臺，支持參數設置、故障診斷與歷史數據查詢。用戶可通過觸摸屏實時查看機組運行狀態，進行遠程控制。例如，某熱力公司通過HMI界面實現故障自診斷功能，非計劃停機次數減少60%。

監控軟件

集成SCADA系統，實現多機組集中管理、報警推送與能耗分析。例如，大同市城市級供熱節能示范項目通過SCADA系統優化熱網調度，熱耗減少15%，電耗減少20%。

大數據分析：存儲運行參數歷史數據，支持能效分析與故障追溯。通過分析歷史數據，可預測熱負荷變化，提前調整運行參數，優化系統運行。

遠程監控與通信

支持手機APP或上位機遠程監控，管理人員可隨時隨地查看設備狀態，進行遠程控制。例如，某城市通過建設集中監控中心，對分散的換熱機組進行統一管理，降低運維成本30%。

四、系統架構優勢：模塊化、智能化與高可靠性

模塊化設計

系統采用標準化、模塊化設計，支持靈活擴展與定制化組裝。例如，某煉油廠通過增設管束模塊，將換熱面積從1000㎡擴展至3000㎡，滿足產能提升需求。

快速部署：出廠前完成組裝調試，現場僅需連接管道與電源，安裝周期縮短70%，人工成本降低50%。

智能化升級

集成物聯網、大數據分析與自適應控制技術，實現熱能系統的高效運行與精準調控。例如，通過數字孿生技術構建設備三維模型，預測剩余壽命準確率>98%，故障預警準確率達99%。

AI算法優化：根據工況自動調節流體分配，綜合能效提升12%-15%。例如，某LNG接收站采用數字孿生技術優化管束布局后，冷量回收率提升25%。

高可靠性保障

采用冗余設計（如雙循環泵、雙電源）與先進控制算法，確保系統在復雜工況下穩定運行。例如，某核電站項目通過防爆型執行器與耐腐蝕合金管束，確保設備在高溫高壓工況下穩定運行超10年。

多重安全保護：集成超溫、超壓、缺水等多種報警與保護機制，故障停機率極低。
