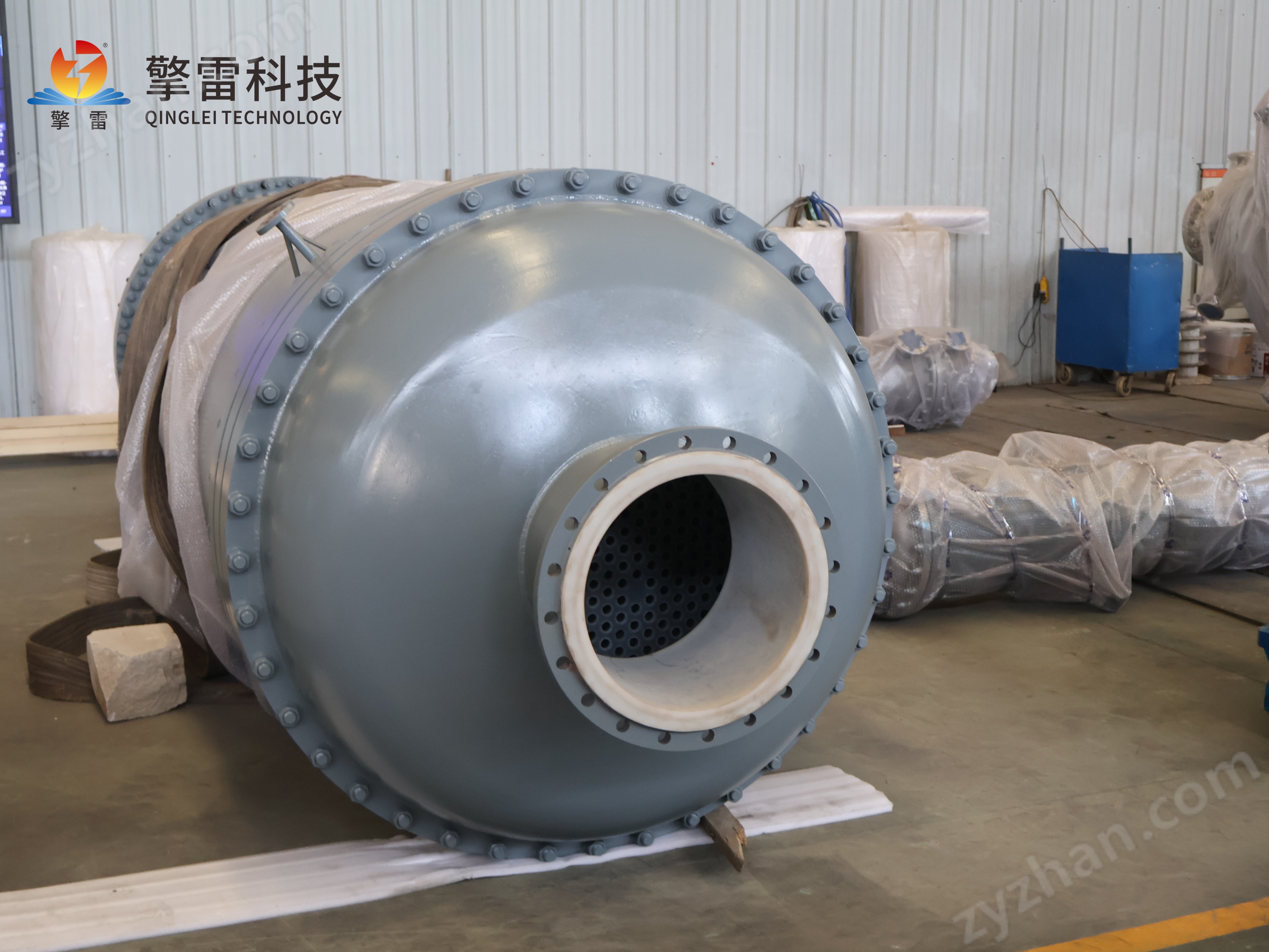

碳化硅管換熱器GB標準核心解析：材料、結構與性能的規范

一、標準適用范圍與核心要求

碳化硅管換熱器GB標準（如HG/T 5633-2019《列管式碳化硅換熱器》）明確適用于公稱直徑≤900mm、以碳化硅管為換熱元件的列管式設備，覆蓋化工、冶金、新能源等領域的高溫強腐蝕工況。標準核心要求包括：

耐腐蝕性：碳化硅材料需對甲醇合成氣（含H?S、CO?、HCl）、濃硫酸、王水等介質呈化學惰性，年腐蝕速率≤0.005mm（是哈氏合金C-276的1/10、鈦材的1/5）。例如，在氯堿工業中，碳化硅換熱器在濕氯氣環境（85℃，濃度12%）下連續運行5年，腐蝕量<0.2mg/cm2，設備壽命突破10年。

耐高溫性：碳化硅熔點≥2700℃，可在1600℃長期穩定運行，短時耐受2000℃以上高溫。在乙烯裂解裝置中，設備承受1350℃高溫沖擊，換熱效率從68%提升至82%。

高導熱性：熱導率120—270W/(m·K)，接近低碳鋼水平，顯著優于氧化鋁陶瓷。在光熱發電中，導熱油-熔鹽換熱系統實現650℃高溫下的穩定換熱，系統效率提升10%。

二、結構設計標準：效率與可靠性的平衡

螺旋纏繞管束：

采用3°—20°螺旋角反向纏繞設計，形成多層立體傳熱面，單臺設備傳熱面積可達5000m2（是傳統設備的3倍）。螺旋結構產生≥5m/s2離心力，在管程形成二次環流，邊界層厚度減少50%，污垢沉積率降低70%；自由段管束可軸向伸縮，吸收熱膨脹應力，避免管板開裂風險，設備運行穩定性提升90%。

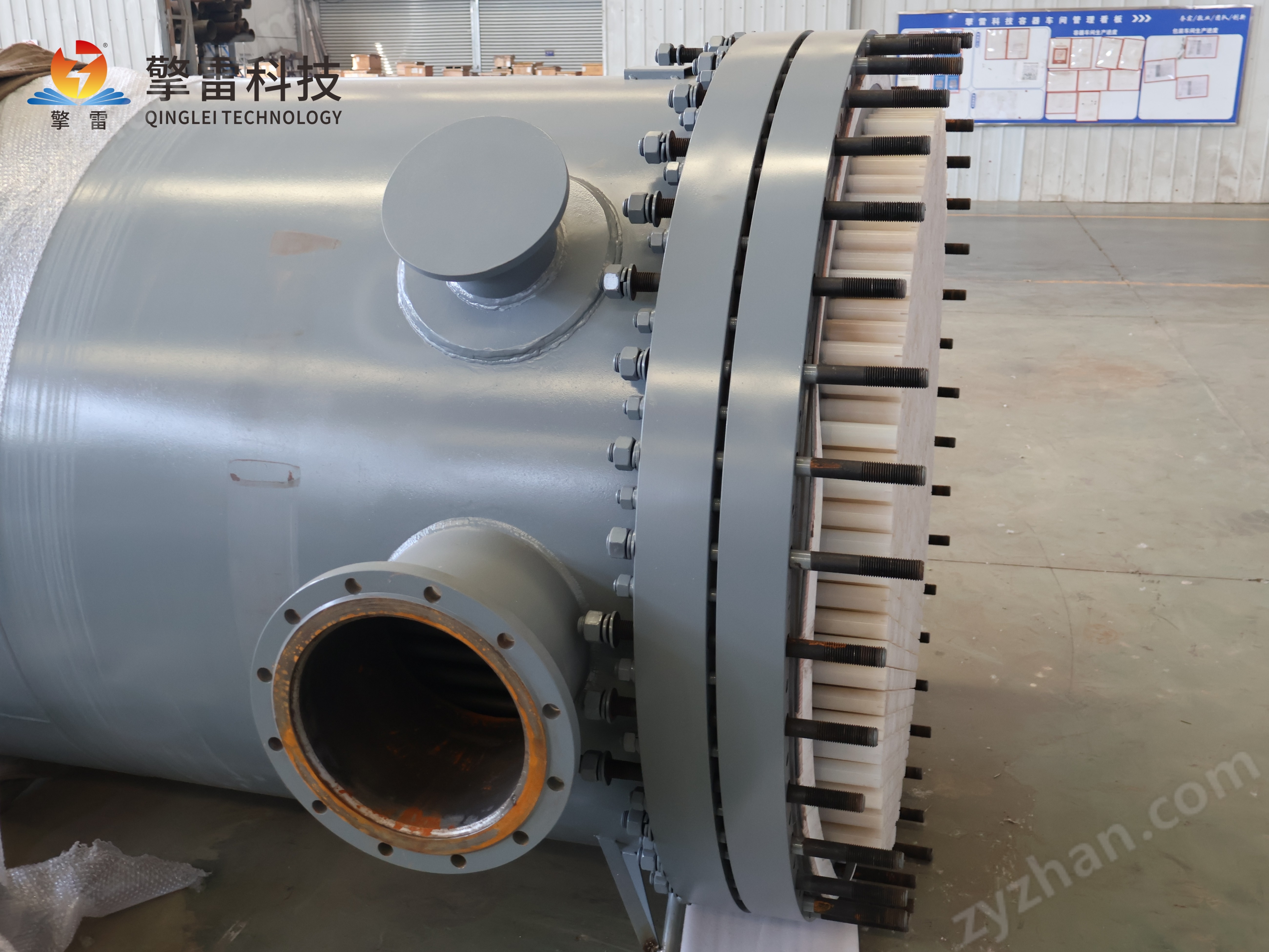

模塊化復合管板：

通過化學氣相沉積（CVD）在金屬表面形成0.2mm厚碳化硅涂層，消除熱膨脹系數差異（碳化硅4.2×10??/℃，不銹鋼16×10??/℃）。在復合界面植入鉬網增強層，使熱應力降低60%，設備運行穩定性提升4倍。

雙程逆向流動設計：

熱流體在碳化硅管程內流動，冷流體在殼程外流動，通過管壁進行熱量傳遞。正三角形管排列優化流體流向，提升湍流效應，傳熱系數較傳統結構提升30%，壓降控制在5—8kPa。

三、性能測試標準：嚴苛工況下的長期驗證

耐腐蝕性測試：

在模擬甲醇合成氣冷卻工況（180℃→40℃）下，熱回收效率需≥90%，蒸汽消耗量降低≥25%。連續運行10年無泄漏，年維護成本降低≥80%，換熱效率衰減率≤5%。

密封性測試：

采用氦質譜檢漏法等嚴格方法，檢測微小泄漏。新標準要求密封性測試需覆蓋各流道壓力損失測量，以找出阻力較大部位。雙管板結合雙密封O形環設計，確保管程與殼程的有效隔離，泄漏率≤0.01%/年，滿足ASME、PED等國際安全標準。

熱效率測試：

在標準工況下，實測熱效率需較傳統設備提升30%—50%。例如，某乙烯裂解裝置換熱效率從68%提升至82%，年節約蒸汽1.2萬噸。

四、安裝與維護標準：全生命周期管理

安裝指南：

設備安裝需符合GB/T 150《壓力容器》等標準，確保殼體直線度四向測量允差≤L/1000且≤8mm，防止因變形導致泄漏。管板加工須用數控鉆床加工，孔間距mm，確保密封性能。

維護規范：

提供設備操作及維護指南，包括定期檢查、清洗周期（如螺旋管束設計使清洗周期延長至6—12個月）等。集成物聯網傳感器，實時監測管壁溫度梯度、流體流速、腐蝕速率等20個關鍵參數，故障預警準確率>98%。

五、標準實施意義：推動行業綠色轉型

技術升級：

標準通過嚴格限定腐蝕速率、優化螺旋纏繞結構、采用無壓燒結工藝等措施，顯著提升設備壽命（達15—20年）、降低運維成本（年維護成本降低≥80%）。

市場規范：

統一材料、結構、性能測試要求，避免低質產品擾亂市場，保障用戶權益。例如，某企業采用316L不銹鋼換熱器，在pH 4—10范圍內連續運行3年無腐蝕泄漏，年維護成本降低40%，而碳化硅設備壽命更長、維護成本更低。

碳中和目標：

通過高效傳熱減少能源消耗，助力工業領域碳減排。例如，600MW燃煤機組采用碳化硅換熱器后，排煙溫度降低30℃，發電效率提升1.2%，年減排CO?超萬噸。
