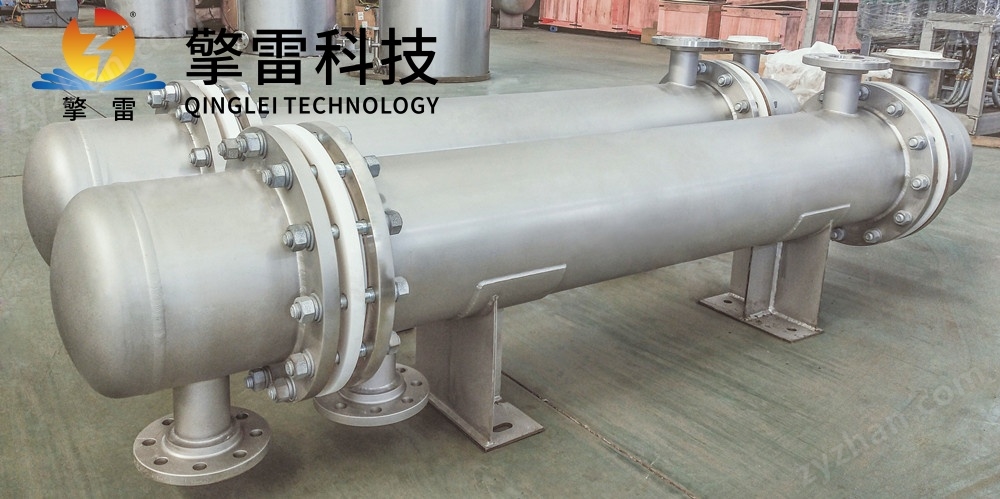

浮頭列管式熱交換器高效

浮頭列管式熱交換器高效

浮頭列管式熱交換器：高效節能的化工利器

引言

在化工生產中，熱交換是能源利用與工藝流程中的關鍵環節，直接影響著生產效率、能源消耗和產品質量。浮頭列管式熱交換器憑借其獨特的設計和的性能，成為眾多工業領域中高效熱交換的代表設備，為化工行業的高效穩定運行提供了有力保障。

一、結構創新：動態消除熱應力的核心設計

（一）浮頭自由補償機制

浮頭列管式熱交換器的核心突破在于其浮頭系統與模塊化結構的協同設計。管束一端與固定管板焊接，另一端（浮頭端）通過浮動管板和鉤圈與殼體分離，形成可軸向移動的“浮動端”。當殼程與管程介質溫差較大時，例如在溫差達150℃的工況下，管束可沿軸向伸縮8 - 12mm，消除了因熱膨脹差異產生的熱應力，有效避免了管板開裂的風險。某煉油廠常減壓裝置應用該技術后，設備因熱疲勞導致的停機維修次數下降了92%，年運維成本降低了180萬元，充分證明了浮頭設計在應對復雜工況時的性能。

（二）多向應力分散結構

浮頭法蘭與管箱連接處設置球面墊圈，允許管束在徑向與角向產生±3°偏轉。這一設計可適應安裝誤差與地基沉降，進一步提升設備運行的穩定性。例如，某化工園區環氧丙烷裝置利用該設計，在復雜工況下仍保持設備穩定性，年生產效率提升了15%。

（三）模塊化可拆卸設計

鉤圈快拆結構實現了管束的在線更換，單臺設備維護時間從傳統的72小時壓縮至8小時。某鹽化工項目硫酸裝置中，設備在120℃、5MPa、含5% HCl的工況下連續運行5年，管壁減薄率<0.05mm，壽命是316L不銹鋼的3倍。當需要進行維護時，可快速拆卸浮頭蓋，將管束整體抽出進行清洗和維護，大大縮短了設備的維護時間，降低了運維成本。

二、性能突破：高效傳熱與耐腐蝕的協同優化

（一）強化傳熱與壓降平衡

采用螺旋扭曲橢圓管替代傳統光管，使殼程湍流強度提升200%，總傳熱系數突破1200W/(m2·K)。在甲醇合成氣冷卻工藝中，換熱面積減少了35%，同時壓降控制在12kPa以內，在保證高效換熱的同時，確保了壓縮機等設備的穩定運行。此外，列管束采用多層螺旋纏繞或直列式排列，增大了換熱面積，提升了湍流強度。殼體內設置多個折流板，改變了流體的流動方向，使流體在殼程內形成湍流，進一步增強了熱傳遞效果。

（二）出色的耐腐蝕性能

針對含Cl?、H?S等腐蝕性成分的介質，管束采用SAF2507超級雙相不銹鋼（PREN≥40），并結合ETFE涂層復合防護。在某化工廠氯堿裝置中，鈦材換熱器連續運行10年無腐蝕泄漏，壽命是316L不銹鋼的3倍。鈦合金列管則適用于海水淡化及濕法冶金等強腐蝕場景，使用壽命超20年，為設備在惡劣環境下的穩定運行提供了可靠保障。

（三）防結垢與易維護

高流速（5.5m/s）與光滑管壁協同作用，使污垢沉積率降低70%，清洗周期延長至半年。某鋼鐵企業高爐煤氣洗滌水余熱回收項目中，設備連續運行2年無需化學清洗，壓降上升<5%，減少了因結垢導致的設備性能下降和維護成本增加的問題。

三、典型應用場景：從傳統化工到新興領域的全鏈條覆蓋

（一）傳統化工領域

合成氨工藝：精準控制反應溫度至±0.5℃，提升反應轉化率5% - 8%。某乙烯裂解裝置采用浮頭換熱器后，裂解深度提升3%，年增產乙烯2萬噸。

蒸餾塔再沸器：余熱利用使能源效率提升20% - 30%，單臺設備處理量達500噸/小時，系統壓降控制在0.05MPa以內。

硫酸裝置：在120℃、5MPa、含5% HCl的工況下連續穩定運行長達5年，管壁減薄率<0.05mm，使用壽命是普通316L不銹鋼的3倍。

（二）石油領域

原油處理：處理高粘度原油時，換熱效率較傳統罐式加熱提升40%，脫鹽率達98%以上，保障了原油后續加工的質量和效率。同時，它還用于原油的加熱和餾分油的冷卻，滿足石油工業中對于高溫高壓條件下的熱量交換需求。

煉油裝置：某煉油廠應用浮頭結構后，熱應力故障為零，年減少停機時間30天，增產原油50萬噸，顯著提高了生產效益。

（三）新興技術領域

氫能儲能：在液氫儲罐中實現 - 253℃超低溫換熱，氫氣蒸發損失率<0.1%/天，支持燃料電池汽車加氫站建設。

碳捕集（CCUS）：在CO?液化工藝中，換熱效率提升30%，壓縮功耗降低25%，為碳減排技術提供了高效的熱交換解決方案。

光熱發電：與熔鹽儲罐協同，管材為哈氏合金C - 276，耐600℃高溫，系統綜合效率突破30%，推動了新能源發電技術的發展。

四、未來趨勢：智能與材料的深度融合

（一）智能監測與預測性維護

AIoT泄漏預警系統：在浮頭密封面部署光纖聲波傳感器，借助卷積神經網絡（CNN）技術，能夠精準識別0.01mL/s級別的微泄漏。某乙烯裂解裝置應用該智能監控系統后，丙烯泄漏事故響應時間從4小時急劇縮短至8分鐘，單次事故損失減少800萬元。

數字孿生技術：通過構建毫米級精度的虛擬設備模型，實時模擬設備內部的結垢厚度、腐蝕速率與振動疲勞等情況，能夠提前對設備潛在故障進行預警。在某煤制油項目加氫反應器冷卻系統中，該技術提前120天預警管束穿孔風險，成功避免了非計劃停產帶來的超2億元損失。

（二）新材料與高效制造

碳化硅 - 石墨烯復合材料：熱導率突破600W/(m·K)，耐溫范圍擴展至 - 196℃至800℃，適用于氫能儲能領域的 - 253℃超低溫換熱，為設備在溫度條件下

的應用提供了可能。

3D打印技術：實現復雜流道一體化成型，傳熱效率提升25%，耐壓能力提高40%。例如，某企業開發的3D打印鈦合金管束，在海水淡化項目中實現98%的鹽分截留率，提高了海水淡化的效率和質量。
