蒸汽碳化硅換熱設備標準

蒸汽碳化硅換熱設備標準

以下是一篇關于蒸汽碳化硅換熱設備標準的文章，從材料性能、結構設計、制造工藝、性能測試、智能化與可持續性等多個方面進行了詳細闡述：

蒸汽碳化硅換熱設備標準

一、材料性能標準

耐高溫性：碳化硅的熔點高達2700℃，可在1600℃下長期穩定運行，短時耐受溫度可突破2000℃。在高溫工況下，如冶金行業熔融金屬冷卻、煤化工氣化爐廢熱回收等場景中，設備需承受1350℃合成氣急冷沖擊，碳化硅換熱器可避免熱震裂紋，確保連續穩定運行。

耐腐蝕性：碳化硅對濃硫酸、王水、熔融鹽等強腐蝕性介質具有化學惰性，年腐蝕速率低于0.005mm，是316L不銹鋼的1/100。在氯堿工業中，傳統石墨換熱器因濕氯氣腐蝕壽命僅1-2年，而碳化硅換熱器泄漏率低于0.01%/年，壽命突破10年。

導熱性：碳化硅的導熱系數達120-270W/(m·K)，是銅的1.5-2倍、316L不銹鋼的3-5倍。高導熱性使得熱量能夠快速且高效地傳遞，極大縮短了熱交換時間。

二、結構設計標準

三維螺旋流道設計：數百根碳化硅管以15°-45°螺旋角反向纏繞，形成復雜的三維立體傳熱網絡。這種設計使得管程路徑相比傳統直管延長2-3倍，換熱面積增加40%-60%。同時，通過在內壁加工螺旋形螺紋，進一步增加了流體的湍流強度，使傳熱系數提升30%-50%。

模塊化設計：設備支持單管束或管箱獨立更換，當某個模塊出現故障時，無需對整個換熱器進行大規模拆卸維修，大大減少了停機時間，降低了維護成本。例如，在某鋼鐵企業的熔融金屬冷卻項目中，采用模塊化設計的蒸汽碳化硅換熱設備實現了連續運行超2萬小時無性能衰減，維護成本降低了75%。

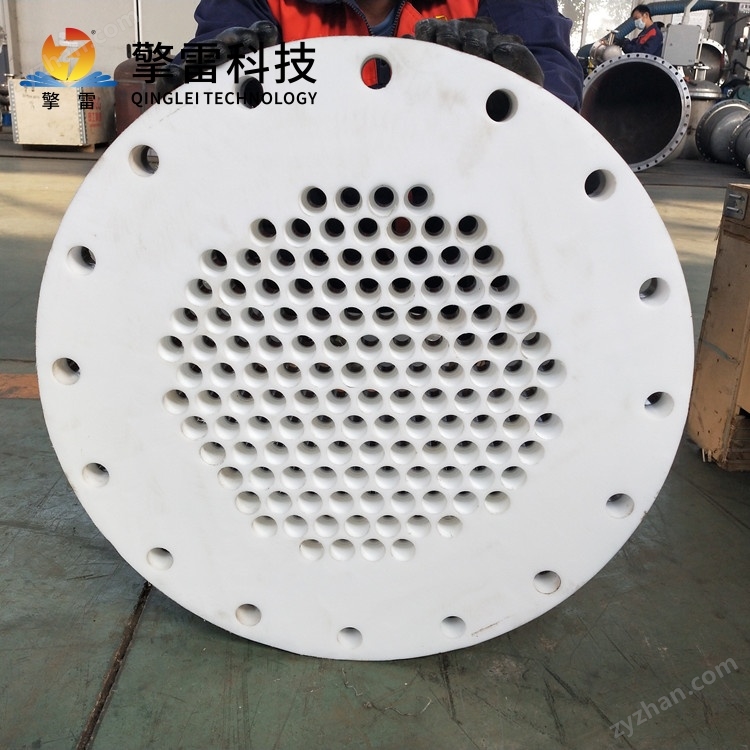

密封與連接技術：管板與管束間采用雙O形環密封系統，并結合雙管板設計，確保泄漏率低于0.01%。管件接頭采用U型槽插入式密封結構，有效防止高壓介質泄漏。這種密封技術在鋼鐵企業均熱爐等高溫高壓場景中得到了廣泛應用，保障了設備運行的安全性和可靠性。

三、制造工藝標準

無壓燒結法：可制備出純度更高、致密度更高（致密度>99%）的碳化硅材料，導熱性能與耐腐蝕性更優，但成本相對較高。適用于對性能要求嚴苛的場景，如高溫、強腐蝕環境。

反應燒結法：在性?xún)r(jià)比上更具優勢，適用于對性能要求適中的場景。通過反應燒結法生產的碳化硅陶瓷管，能夠滿足大多數工業應用的需求。

微通道加工技術：采用激光雕刻技術加工0.5-2mm微通道，比表面積需≥500㎡/m3，傳熱系數突破12000W/(m2·K)。精度要求通道尺寸偏差≤±0.05mm，表面粗糙度Ra<0.1μm。

四、性能測試標準

耐腐蝕性測試：參照ASTM G31等標準，在模擬工況下進行720小時浸泡試驗，驗證材料的化學穩定性。試驗后，材料表面應無明顯腐蝕痕跡，且性能指標（如導熱系數、強度等）變化應在允許范圍內。

耐高溫性測試：通過熱循環試驗（如1000℃風冷至室溫，重復50次）驗證抗熱震性。確保設備在啟停或工況波動導致溫度驟變時，不易出現裂紋或損壞。

導熱性測試：依據ISO 22007-3標準，采用激光閃射法測量導熱系數，確保設備具有高效的熱傳遞能力。

換熱效率測試：在模擬工況下測試設備的換熱效率，如熱回收效率需≥90%，蒸汽消耗量降低需≥25%。確保設備在實際應用中能夠滿足節能降耗的需求。

五、智能化與可持續性標準

智能化監控：集成物聯網傳感器，實時監測管壁溫度梯度、流體流速、腐蝕速率等20個關鍵參數，故障預警準確率需>98%。通過數字孿生技術構建三維熱場-腐蝕模型，實現剩余壽命預測與清洗周期優化。

材料升級：研發碳化硅-石墨烯復合材料，導熱系數突破300W/(m·K)，耐溫提升至1800℃，適應超臨界CO?發電等工況。開發納米自修復涂層，實現設備壽命終身免維護。

綠色制造：建立碳化硅廢料回收體系，實現材料閉環利用，降低生產成本≥30%。通過3D打印技術減少材料浪費，縮短制造周期≥50%。
