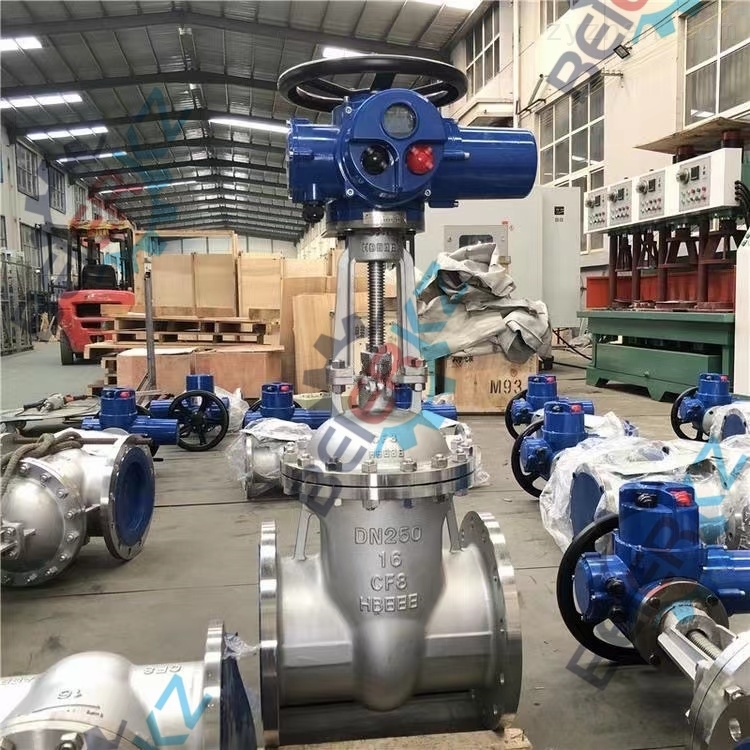

一、Z941H電動閘閥簡介：

電動閥簡單地說就是用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。以電動裝置的不同，分為普通開關型，防爆型和整體型，整體型又分為整體調節型，整體防爆型和整體防爆調節型。（如果是防爆型電動閘閥，請告知我們具體防爆等級，及使用工況，以便我公司為你正確選型）

本廠系引進設備配套用電動裝置專業生產電動閥門，多年從事電動閥門的批量生產工作，并不斷吸收的閥門技術，在設計、制造和質量控制等方面積累了豐富的經驗。針對國內閘閥普遍存在的問題，開發了具有如下特點的Z941H電動閘閥。

二、Z941H電動閘閥分類：

A：按公稱壓力分，根據閥門工作時的公稱壓力可分：

1． 低壓閥：公稱壓力PN≤1.6MPa的閥門(包括PN≤1.6MPa的鋼閥)

2． 中壓閥：公稱壓力PN2.5—6.4MPa的閥門。

3． 高壓閥：公稱壓力PN10.0—80.0MPa的閥門。

4． 超高壓閥：公稱壓力PN≥100.0MPa的閥門。

B：按介質的溫度分，根據閥門工作時的介質溫度可分：

1． 普通閥門：適用于介質溫度-40 425℃的閥門。

2． 高溫閥門：適用于介質溫度425 600℃的閥門。

3． 耐熱閥門：適用于介質溫度600℃以上的閥門。

4． 低溫閥門：適用于介質溫度-40 -150℃的閥門。

5． 超低溫閥門：適用于介質溫度-150℃以下的閥門。

C：按公稱通徑分，根據閥門的公稱通徑可分：

1． 小口徑閥門：公稱通徑DN<40mm的閥門。

2． 中口徑閥門：公稱通徑DN50～300mm的閥門。

3． 大口徑閥門：公稱通徑DN350～1200mm的閥門。

4． 特大口徑閥門：公稱通徑DN≥1400mm的閥門。

四、Z941H電動閘閥工作環境和主要技術參數：

口徑：DN50-1000

壓力：10-100

適用溫度：-50-550℃

驅動方式：電動

適用介質：水，蒸汽，油品，及空氣等

閥體材質：球墨鑄鐵、鑄鐵、碳鋼、304、

電源：常規，三相380V（50Hz）

      特殊，三相660V、415V（50Hz 、60Hz）；

      單相220V、110V（50Hz 、60Hz）

環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

相對濕度：≤95%（25℃時）。

防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）

防護等級：IP55 （特殊訂貨IP65、IP67）。

工作制：短時10分鐘 （特殊訂貨30分鐘）。

五、Z941H電動閘閥執行標準：

六、Z941H電動閘閥試驗壓力：

七、Z941H電動閘閥適用范圍：

八、Z941H電動閘閥主要零件材料：

九、Z941H電動閘閥DZW系列執行器：

注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)

注2：當產品提供四層計數器時，最大轉圈數為表1圈數*10電機技術參數見表2

表3

注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型

注2：F1為戶外型  F2為隔爆型  F3為整體型
