大型碳化硅列管式換熱器在石油工業中的應用與優勢

引言

石油工業作為能源產業的核心，其生產過程涉及高溫、高壓、強腐蝕等工況，對熱交換設備的性能提出了嚴苛要求。傳統金屬換熱器在耐腐蝕性、耐高溫性及熱效率方面逐漸暴露局限性，而大型碳化硅列管式換熱器憑借其的材料特性與結構創新，正成為石油工業熱交換領域的關鍵設備。本文將從材料性能、結構設計、應用場景及未來趨勢四個維度，系統解析其在石油工業中的核心價值。

一、材料革命：碳化硅的環境耐受性

碳化硅（SiC）作為第三代半導體材料，其物理化學特性為換熱設備性能躍升奠定了基礎：

耐高溫性：熔點達2700℃，可在1600℃長期穩定運行，短時耐受2000℃以上高溫，遠超傳統金屬換熱器的600℃極限。例如，在煤化工氣化爐廢熱回收中，設備成功應對1350℃合成氣急冷沖擊，避免熱震裂紋和泄漏風險。

耐腐蝕性：對濃硫酸、王水、熔融鹽等強腐蝕介質呈化學惰性，年腐蝕速率<0.005mm，是哈氏合金的1/10。在氯堿工業中，設備在濕氯氣環境（溫度85℃，濃度12%）下連續運行5年，腐蝕量<0.2mg/cm2，優于哈氏合金（8.8mg/cm2）。

高導熱性：熱導率達120—270W/(m·K)，是鉭的2倍、不銹鋼的5倍，接近低碳鋼水平。在光熱發電中，導熱油-熔鹽換熱系統實現650℃高溫下的穩定換熱，系統效率提升10%。

抗磨損與高強度：莫氏硬度9.2，抗彎強度400—600MPa，可經受50次以上1000℃至室溫的急冷急熱循環，熱穩定性優異。在光伏多晶硅生產環節，設備替代易氧化石墨換熱器，生產效率提升20%。

二、結構設計：六大核心部件協同增效

大型碳化硅列管式換熱器通過精密設計實現性能突破，其核心結構包括：

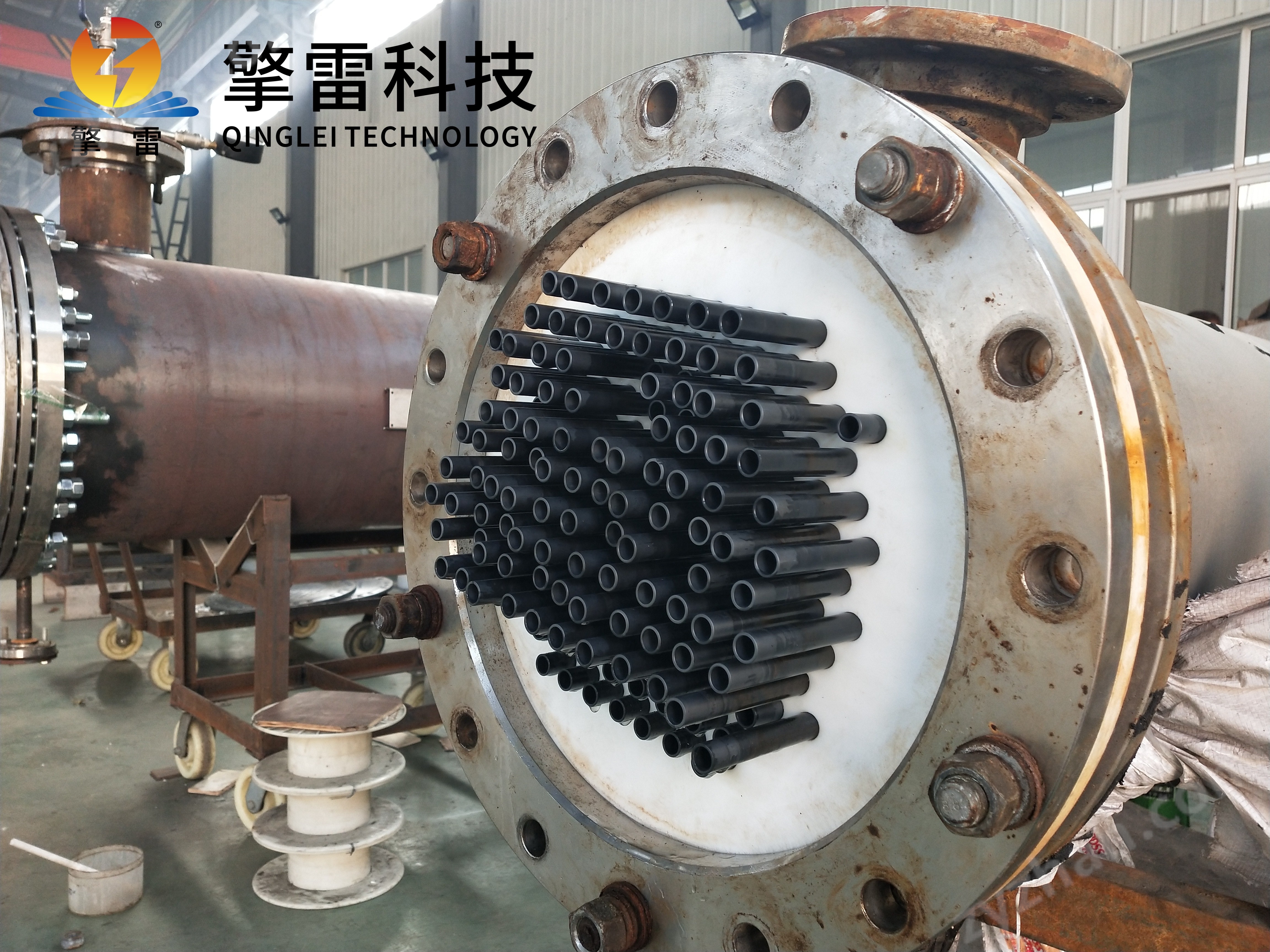

碳化硅換熱管：作為核心傳熱元件，采用激光雕刻技術形成微通道結構（通道直徑0.5—2mm），比表面積提升至500㎡/m3，傳熱系數達3000—5000W/(㎡·℃)，較傳統列管式換熱器提升3—5倍。單管長度可達6米，靈活適配不同工況。

殼體：通常采用316L不銹鋼或Inconel 625合金等耐腐蝕材料，內部可設置防腐層，以承受內部壓力與外部腐蝕，確保設備長期穩定運行。

雙管板與復合管板設計：結合雙密封O形環，確保管程和殼程流體的有效隔離，防止泄漏；采用碳化硅-金屬梯度結構，解決熱膨脹差異，提升設備穩定性。模塊化設計支持傳熱面積最大擴展至300㎡，維護時間縮短70%。

湍流增強設計：正三角形管排列+內置多葉扭帶，使傳熱系數提升30%，壓降控制在5—8kPa。螺旋纏繞管束通過延長管程路徑2—3倍，換熱面積增加40%—60%。

進出口接管：連接換熱器與外部管道，通過優化流道設計，使流體呈螺旋狀流動，強化湍流效果，降低壓降。

智能監控系統：集成物聯網傳感器與AI算法，可實時監測管束熱應力、流體壓降等參數，實現預測性維護，故障預警準確率>98%。

三、應用場景：石油工業全鏈條效能升級

大型碳化硅列管式換熱器在石油工業中廣泛應用于以下場景：

原油蒸餾與余熱回收：在原油蒸餾過程中，利用列管式換熱器將高溫餾分余熱（150—300℃）傳遞給原油，替代部分加熱爐負荷。某煉廠采用6臺串聯的浮頭式換熱器，年回收余熱達2.5×10? kcal/h，使加熱爐燃料消耗降低30%。

催化裂化與煙氣冷卻：在催化裂化裝置中，設備通過U型管式設計，利用Cr25Ni20耐熱鋼管束將煙氣從700℃冷卻至300℃以下，同時產生1.0—1.6 MPa的飽和蒸汽，用于驅動汽輪機或工藝加熱。其換熱效率超80%，顯著降低了能耗。

加氫裂化與氫氣冷卻：在加氫裂化裝置中，設備用于將原油溫度加熱至150℃，爐氣溫度降至200℃以下，輸送能耗降低20%。在制氫工藝中，多流程設計+3D打印管板使高溫氫氣冷卻節能30%—40%。

延遲焦化與腐蝕性介質處理：在延遲焦化裝置中，設備采用316L不銹鋼管束（含鉬元素抗點蝕），壽命較普通碳鋼延長3—5倍；在鹽酸、工況下選用石墨改性聚丙烯管束（化學穩定性優異），但需控制溫度≤120℃。

乙烯裂解與高溫急冷：在乙烯裂解裝置中，設備承受1350℃高溫沖擊，換熱效率從68%提升至82%，冷凝效率提升40%，單臺設備年節約蒸汽1.2萬噸。

四、未來趨勢：材料創新與智能融合的深度發展

隨著材料科學與數字技術的不斷發展，大型碳化硅列管式換熱器將呈現以下發展趨勢：

材料創新：研發碳化硅-石墨烯復合材料，導熱系數有望突破300W/(m·K)，耐溫提升至1500℃，適應超臨界CO?發電等工況。納米涂層技術實現自修復功能，設備壽命延長至30年以上。

結構優化：采用三維螺旋流道設計，傳熱效率再提升30%；開發微孔碳化硅結構，增大比表面積，強化傳熱；模塊化設計支持快速更換碳化硅管束，單次維修停機時間縮短至8小時以內。

智能升級：集成物聯網傳感器和數字孿生技術，實現預測性維護，故障率降低80%；AI算法根據工況自動調節流體分配，綜合能效提升12%—15%；開發熱-電-氣多聯供系統，提高能源綜合利用率。

市場拓展：列管式碳化硅換熱器市場規模2023年達6億美元，同比增長超5%；預計到2030年，市場規模將達28億美元，中國占比超過40%。受益于新能源、環保、化工等戰略新興產業的發展，中國市場需求持續攀升，預計2026年中國高效換熱設備市場規模達38.1億元，年均復合增長率18.5%。

結論

大型碳化硅列管式換熱器憑借其優異的材料性能和結構創新，在石油工業中展現出顯著優勢。通過技術創新和應用場景拓展，其應用范圍和經濟效益將進一步提升。隨著科技的進步和工業的發展，該設備將在更多領域發揮重要作用，推動石油工業向綠色、高效、智能方向轉型，為能源產業的可持續發展貢獻力量。
